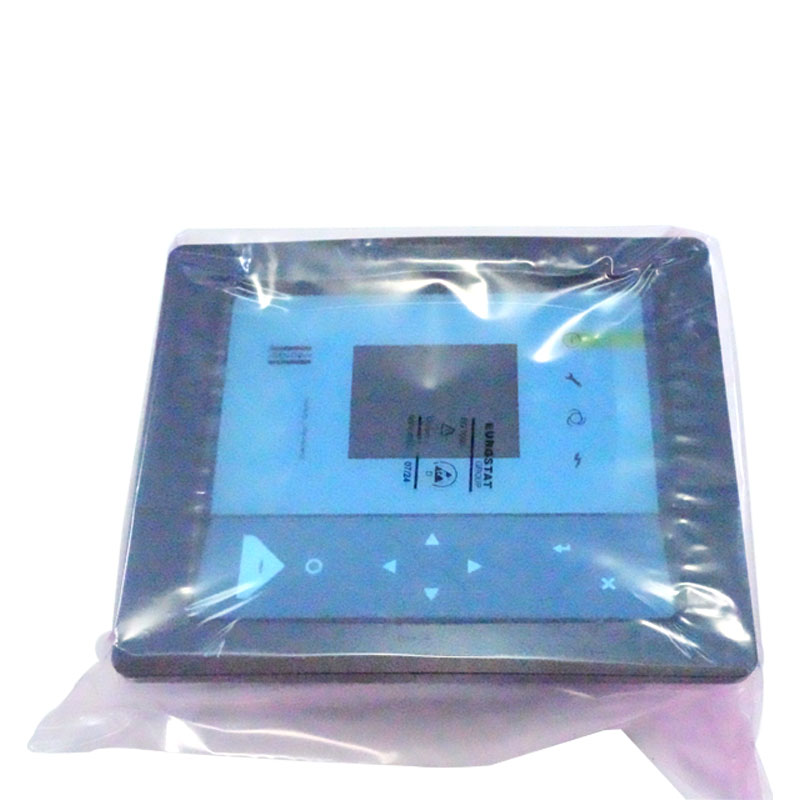

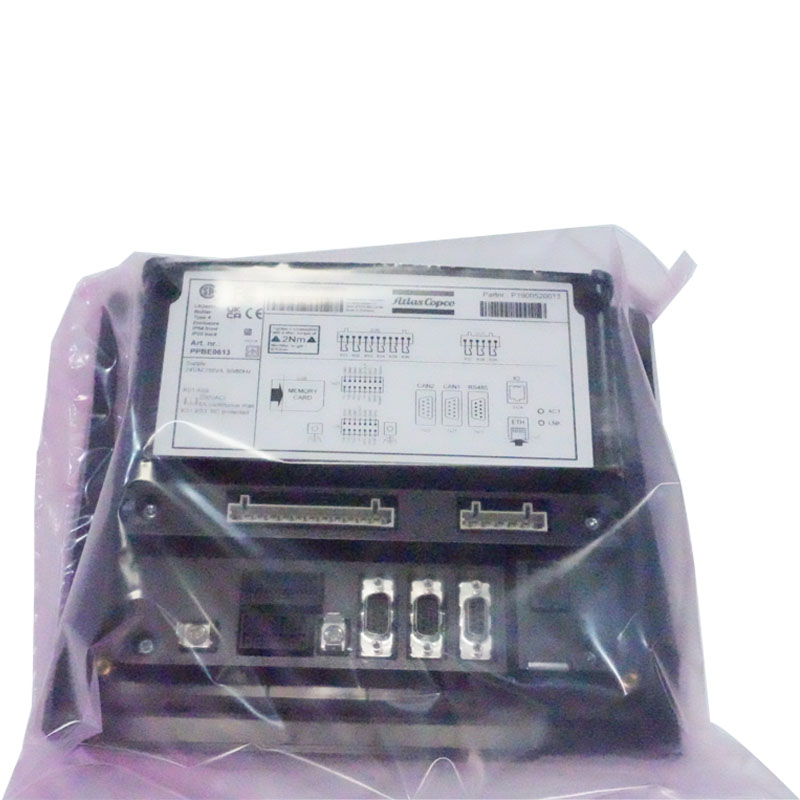

1900520013 Контролер Atlas Copco Parts Compressor

I. Ерозія навколишнього середовища

Забруднення пилу та вологи

Повітряні компресори працюють у фабричних майстернях, будівельних майданчиках тощо, якщо не належним чином захищено, пил, олія та волога вторгнуть внутрішні компоненти контролера:

Пил накопичується на поверхні плати ланцюга, викликаючи компонентні короткі схеми або погане тепловіддач;

У вологому середовищі (відносна вологість> 85%) мідна фольга планової плати оки буде окислюється, а стики припаюють, особливо під час сезонів дощів або в районах з високою відстороненням, що призводить до контрольного дрейфу сигналу та несправностей кнопки.

Тематичне дослідження: Контролер без захисного корпусу, який працює в майстерні, що навантажений пилом, протягом 1-2 років, часто відчуваючи наклеювання реле та дисплей, що мерехтять екран за рахунок накопиченого пилу на платі.

Вплив високої температури та вібрації

Коли контролер знаходиться близький до основної одиниці або компонентів дисипації тепла і залишається в середовищі вище 50 ° C (більше, ніж рейтингова робоча температура на 40 ° C), він прискорить старіння конденсаторів, чіпів тощо, і скоротить їх тривалість життя (на кожні 10 ° С підвищення температури, рятувальник електронних компонентів може бути зменшено);

Високочастотна вібрація під час експлуатації повітряного компресора спричинить вільну проводку всередині контролера та виведені з'єднання припою, особливо якщо вони не фіксуються, що призводить до поганого контакту з живленням та переривання сигналів датчиків.

Ii. Порушення ланцюга та проблеми потужності

Коливання напруги та вплив на перенапруження

Фабрична сітка потужності має складні навантаження (наприклад, зварювальні машини, великий ступінь двигуна), що може легко спричинити раптові сплески напруги або миттєві сплески високої напруги:

Низька напруга (нижче номінальної напруги на 15%) призведе до недостатнього джерела живлення процесора контролера, розлад в експлуатації програми та втрати даних;

Високі перенапруги (наприклад, удари блискавки, перемикання живлення) можуть прорватися через модуль живлення та стабілізуючий мікросхема напруги, безпосередньо спалюючи плату.

У сценаріях без стабілізованого пристрою джерела живлення або захисту від перенапруг швидкість відмови контролера збільшиться більш ніж на 30%.

Недоліки короткого замикання та перевантаження

Старі зовнішні лінії та неправильна проводка датчиків (наприклад, підключення живлення 220 В до 5 В -сигналу) можуть спричинити вхідну схему контролера до короткого замикання, спалюючи запобіжники або ядрові мікросхеми;

Коли придатні елементи (такі як соленоїдні клапани, реле) перевантаження, зворотна електрорушійна сила може прорватися через вихідний порт контролера, викликаючи несправність сигналу контролю.

Iii. Дефекти старіння та якості компонентів

Природне старіння основних компонентів

Після 3-5 років використання електролітичний конденсатор (відповідальний за фільтрацію та стабілізуючу напругу) в контролері поступово висихає, його потужність зменшиться, що призведе до збільшення пульсації живлення та скидання процесора, мерехтіння дисплея;

Реле контакти, які часто активуються (такі, як часто запущені та зупиняються повітряними компресорами) стануть погано провідними через спалювання дуги, що виявляється як "командування, випущені, але жодних дій з приводу елемента" (наприклад, неможливість навантаження/вивантаження).

Дефекти проектування або виготовлення

Низько ціни можуть використовувати нижчі компоненти (наприклад, підроблені конденсатори, мікросхеми з низьким рівнем специфікації) або мати необґрунтовані конструкції схеми (наприклад, поганий макет розсіювання тепла, відсутні захисні ланцюги), які схильні до раннього відмови навіть під час нормального використання;

Проблеми сумісності: Деякі сторонні контролери не добре поєднуються з датчиками та приводами компресора повітря, і можуть спричинити збої програми через конфлікти сигналу після довгострокової роботи.

Iv. Неправильне використання та обслуговування

Неправильні параметри та оперативні помилки

Непрофесіонали, випадковим чином змінюючи параметри контролера (такі як поріг захисту перевантаження, верхній та нижній межі тиску) можуть призвести до того, що контролер втратить свою захисну функцію або навіть викликає внутрішнє розлад програми через логічні конфлікти;

Примусово вимкнення (не дотримання нормальної процедури відключення) може спричинити пошкодження збережених даних контролера, що не може завантажити програму після запуску.

Невдача несправностей проводки та датчика, що призводять до пошкодження компонентів

Коли датчики (такі як датчики тиску, зонди температури) коротке замикання або вік, якщо контролер не має ланцюга захисту від перенапруг, він може зворотне спрацьовування модуля збору сигналу;

Неправильна зовнішня проводка (наприклад, підключення двигунів двигуна до сигнальних клем контролера) безпосередньо спричинить вторгнення високої напруги, спалюючи слабкі електричні компоненти.

Відсутність регулярного очищення та огляду

Невдача плям від пилу та масла на поверхні контролера тривалий час засмітить отвори розсіювання тепла, що спричиняє надмірну внутрішню температуру;

Якщо термінали проводки не регулярно перевіряються, пухкі дроти можуть спричинити іскру, що може пошкодити клемний блок або плату.
