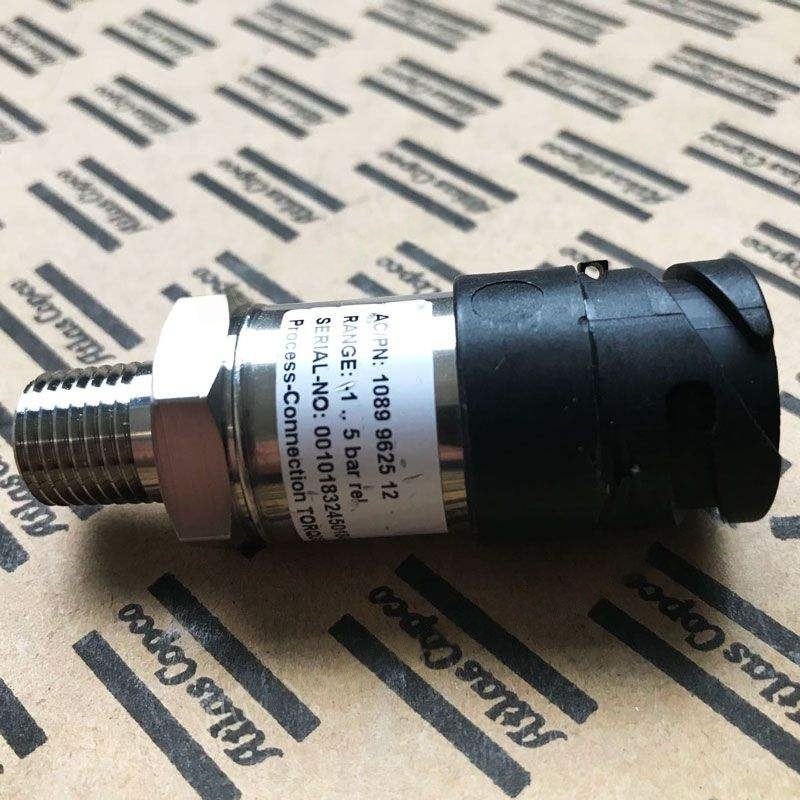

1089962512 Atlas Copco Sensor Press Parts

I. Принцип роботи

Експлуатація датчика тиску заснована на перетворенні фізичних ефектів. Існує три поширені типи:

П'єзоресивний ефект: Значення опору напівпровідникових матеріалів (наприклад, кремнію) змінюється при підданні тиску. Зміна опору перетворюється в сигнал напруги через пшеничний міст.

П'єзоелектричний ефект: певні кристали (наприклад, кварц) генерують заряди при підданні силі. Кількість заряду вимірюється опосередковано отримати значення тиску.

Ємність: Зміни тиску спричиняють зміну міжнароджених конденсаторів, тим самим спричиняючи зміну значення ємності, яка потім перетворюється в електричний сигнал.

Iii. Основні сценарії додатків

Контроль тиску: Підтримуйте тиск резервуара для зберігання в межах встановленого діапазону (наприклад, 0,6 - 0,8 МПа), автоматично вивантажуйте, коли тиск досягає верхньої межі, і перезапускається, коли він опускається нижче нижньої межі.

Захист безпеки: контролювати тиск вихлопних газів. Коли тиск перевищує межу, запускає запобіжний клапан або аварійне відключення, щоб запобігти вибухом ризиків.

Оптимізація енергоефективності: шляхом моніторингу різниці тиску між входом та виходом, обчисліть коефіцієнт стиснення та регулюйте потужність двигуна для досягнення енергозбереження.

Діагностика несправностей: ненормальні коливання тиску (наприклад, раптова падіння тиску) можуть вказувати на витік або недостатність клапана.

Iv. Основні параметри для вибору

Діапазон вимірювання: Виберіть на основі робочого тиску повітряного компресора. Як правило, це в 1,5 - 2 рази більше робочого тиску (наприклад, якщо робочий тиск становить 0,8 МПа, виберіть діапазон 0 - 1,6 МПа).

Сорт точності: промисловий ступінь зазвичай використовує ± 0,5% FS, тоді як лабораторія або медичне обладнання вимагає ± 0,1% FS або вище.

Вихідний сигнал: Зазвичай 4 - 20 мА (сильна анти -інтерференція, придатна для передачі на великі відстані), 0 - 10 В (хороша сумісність).

Матеріал інтерфейсу: Для корозійних середовищ вибирайте матеріали з нержавіючої сталі або кераміки.

Клас захисту: Виберіть IP65 або більшу оцінку захисту для вологих або запилених середовищ.

V. Поради щодо встановлення та обслуговування

Місце установки:

Уникайте встановлення в районах з високою вібрацією (наприклад, біля двигуна) та додайте ударний пристрій.

Переконайтесь, що інтерфейс тиску є вертикально вниз, щоб запобігти потраплянню води конденсату в внутрішню частину датчика.

Період калібрування: Рекомендується калібруватися раз на рік. Для високоточних додатків калібруйте кожні півроку.

Усунення несправностей:

Немає виходу сигналу: Перевірте, чи є джерело живлення та проводка, і якщо датчик спалений.

Коливання великого вихідного значення: воно може бути пов’язане з вібрацією трубопроводу, середньою пульсацією або старінням датчиків.

Нульовий дрейф: повторно калібрувати або замінити датчик.

Vi. Типові випадки застосування

Випадок 1: Повітряний компресор фабрики часто починається і зупиняється. Під час моніторингу за допомогою датчика тиску було встановлено, що тиск резервуара для зберігання занадто сильно коливався. Після регулювання положення встановлення датчика та оптимізації параметрів PID частота старту стоп зменшилася на 30%, продовжувавши термін експлуатації обладнання.

Випадок 2: Медичні повітряні компресори використовують п'єзорезистичні датчики (± 0,05% FS), щоб переконатися, що вихідний тиск стабільний на рівні 0,3 - 0,4 МПа, що відповідає суворим вимогам медичних пристроїв.

Vii. Майбутні тенденції

Інтегенталізація: інтегрувати мікропроцесори, підтримують цифрову комунікацію (наприклад, Modbus) та функції самодіагностики.

Інтернет речей (IoT): Підключіться з хмарними платформами для досягнення віддаленого моніторингу та прогнозного обслуговування.

Низьке споживання електроенергії: Використовуйте технологію MEMS для зменшення споживання електроенергії, що підходить для портативних пристроїв, що працюють на батареї.
