Основні параметри та застосовні сценарії

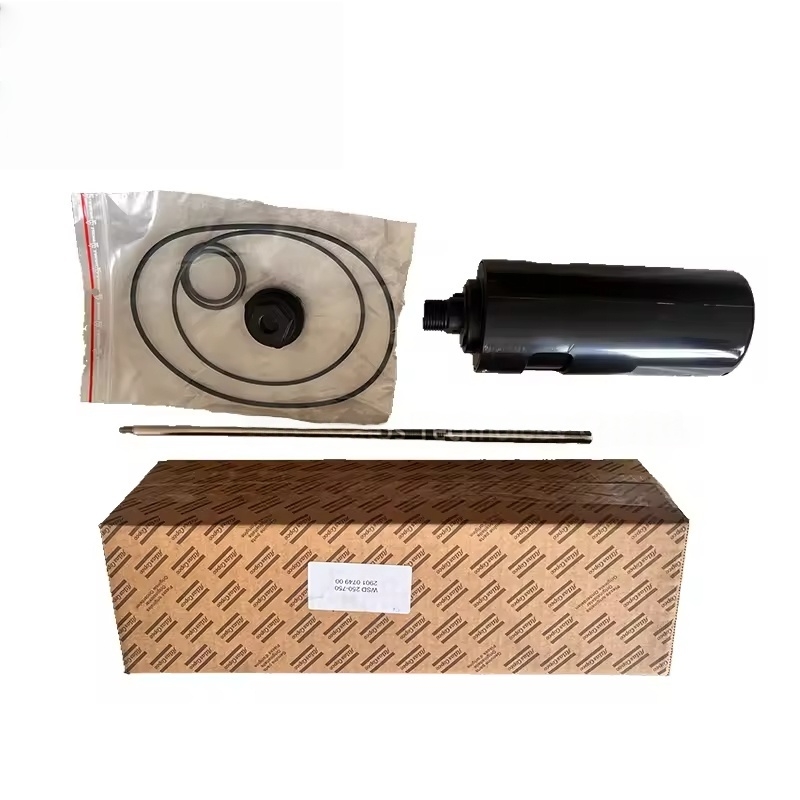

Значення моделі: серія WSD - це класична автоматична компонентна модель дренажного компонента Atlas Copco. 250-750 являє собою діапазон потоку або ступінь тиску, він сумісний з (конкретні параметри повинні посилатися на офіційний посібник).
Робочий тиск: як правило, застосовується до системи стисненого повітря 0-16, відповідаючи вимогам тиску більшості промислового повітряного компресора.
Технічні характеристики інтерфейсу: зазвичай різьбові інтерфейси G1/2 "або NPT 1/2", полегшуючи з'єднання з різними трубопроводами.
Застосовувані моделі: широко використовуються в серії GA (наприклад, гвинтові машини GA37-GA160), великі відцентрові повітряні компресори та обладнання після лікування (наприклад, фільтри серії FD, сушарки серії CD).
Принцип структури та роботи
Основні компоненти: включають корпус клапана, електронний таймер, соленоїдний клапан, екран фільтру, розетку дренажу та герметичні компоненти, використовуючи метод управління електричним терміном.
Робоча логіка:
Встановіть цикл дренажу (наприклад, регульований від 0,5 до 45 хвилин) та тривалість дренажу (наприклад, регульований від 0,5 до 10 секунд) через вбудований таймер.
Після досягнення встановленого часу соленоїдний клапан підсилюється на відкриття, а вода конденсату викидається під тиском системи.
Після завершення дренажу соленоїдний клапан знежирюється, щоб закрити, зупиняючи дренаж і запобігаючи витоку повітря.
Переваги: Порівняно з чистими механічними дренажними клапанами, контроль термінів є більш точним, а параметри можуть бути гнучко відрегульовані відповідно до вологість навколишнього середовища та умови використання, зменшуючи неефективні вихлопи.
Основні особливості
Оригінальне забезпечення якості: виготовлені відповідно до оригінальних фабричних стандартів Atlas Copco, матеріали (наприклад, корпус клапана, що є латунним або інженерним пластиком, а також герметичні компоненти, стійкі до нафти), придатні для багатоповерхового та вологого середовища стисненої повітряної системи, що має тривалість понад 100 000 дій.
Низька конструкція споживання енергії: Соленоїдний клапан швидко реагує і має щільне ущільнення при закритті, з об'ємом витоку ≤0,1 л/хв (стандартні умови), значно зменшуючи відходи стисненого повітря.
Можливість антикологів: Вбудований екран фільтрів з нержавіючої сталі може фільтрувати домішки у воді конденсату (наприклад, металеві сміття, масляний мул), зменшуючи ризик заклинання ядра клапана.
Гнучкість встановлення: підтримує горизонтальну або вертикальну установку, оснащену захисним покриттям, придатним для складних середовищ, таких як семінари.
Зручність обслуговування: Модульна конструкція, екрани фільтрів можна розібрати та очистити окремо, компоненти, такі як котушка соленоїдного клапана, можна замінити індивідуально, зменшуючи витрати на технічне обслуговування.
Поширені помилки та пропозиції щодо обслуговування
Прояви помилок:
Немає дренажу: несправність таймера, вигорання котушки соленоїдного клапана, засмічення екрана фільтру або заморожування труб (низькотемпературне середовище).
Безперервний витік: зношування компонентів ущільнювача ядра клапана, соленоїдний клапан застряг і не повністю закритий.
Ненормальна робота: Неправильна налаштування параметра таймера, нестабільна напруга живлення.
Поради щодо технічного обслуговування:
Регулярне очищення: видаліть домішки, розбираючи екран фільтру та очищення кожні 3 місяці; скоротити до 1 місяця в суворих умовах.
Налаштування параметрів: відрегулюйте цикл дренажу відповідно до об'єму води конденсату (наприклад, скоротити цикл під час сезонів дощів, запобігти замерзанням водовідведення взимку).
Заміна компонентів: Замініть компоненти герметизації або котушку соленоїдного клапана, коли вони постаріли або несправні (наприклад, спеціальна котушка соленоїдного клапана WSD250-750, ущільнювальне кільце); Замініть весь компонент дренажу, коли корпус клапана має тріщини, ядро клапана сильно носить, або таймер виходить з ладу.
