Основні компоненти та принцип роботи

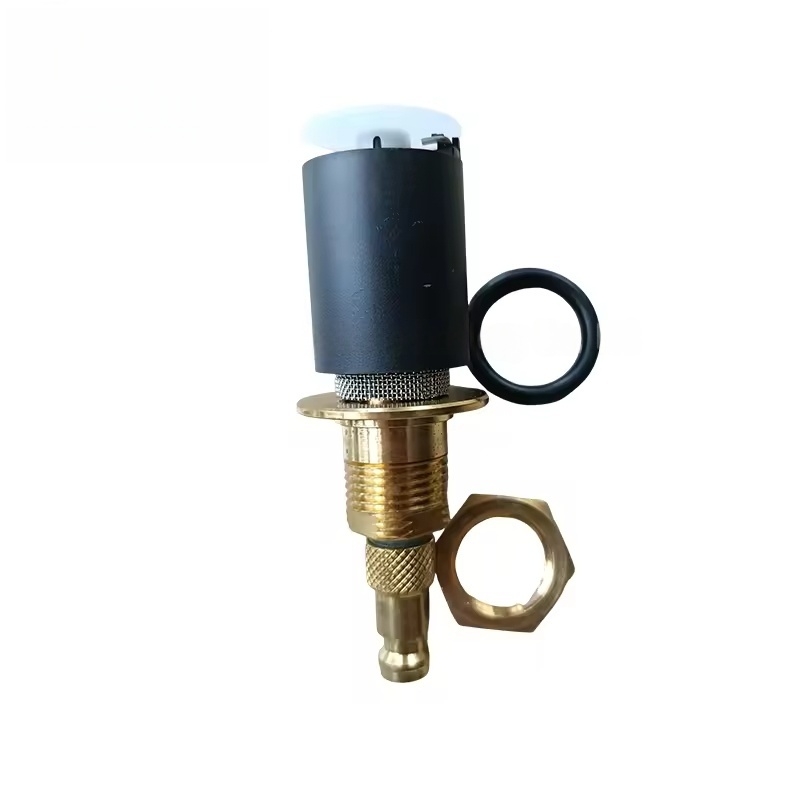

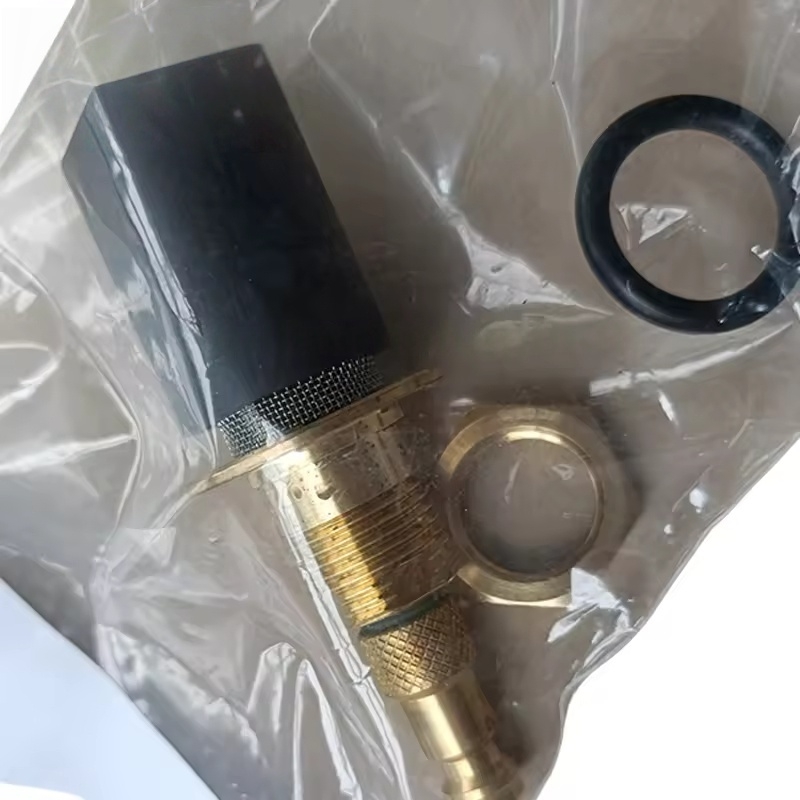

КОРТОНЕНТИ КОРОБКИ: Зазвичай включають корпус клапана, ядро клапана (або діафрагма), електромагнітний клапан (електричний тип), поплавковий куля (механічний тип), випуск дренажу, екран фільтрів та частини герметизації тощо.
Принцип роботи:
Механічний тип (тип поплавкової кулі): Коли накопичена вода конденсату досягає певного рівня рідини, поплавок піднімається і приводить в рух серцевину клапана, що дозволяє воді стікати. Після стікання води поплавок падає і закриває клапан, досягаючи автоматичного дренажу.
Електричний тип (електромагнітний клапан): Система спрацьовує системою управління для активації електромагнітного клапана через регулярні проміжки часу, відкриваючи вихід дренажу для зливу води та закриття клапана після встановленого часу, досягаючи автоматичного дренажу через управління часом.
Комбінований тип: Деякі моделі поєднують механічні та електричні принципи для підвищення надійності дренажу.
Ключові функції та місця додатків
Автоматичний дренаж: не потрібно в ручній роботі, негайно розрядити воду конденсату (містить масло, воду та змішані домішки) зі стисненого повітря, забезпечуючи якість стисненого повітря.
Дизайн проти витоку: Під час дренажу викидається лише рідина, мінімізуючи втрату стисненого повітря та зменшення споживання енергії.
Розташування застосування:
Дно резервуар для зберігання повітряного компресора
Випуск первинного/вторинного сепаратора нафтової води
Дренажний відділ охолодженої або адсорбційної сушарки
Дно фільтра (наприклад, точний фільтр, активований вуглецевий фільтр)
Технічні особливості
Висока надійність: переносить тиск (як правило, 0 ~ 16 бар) та температуру (температура навколишнього середовища ~ 60 ℃) системи стисненого повітря, адаптуючись до вологих та жирних умов праці.
Вимоги до низького обслуговування: Вбудований екран фільтрів запобігає блокуванням ядра клапана, а деякі моделі мають функції самоочищення.
Універсальна сумісність: доступна в різних розмірах інтерфейсу (наприклад, 1/4 "та 3/8" ниток) та методів встановлення (вертикальна, горизонтальна), придатна для різних моделей (наприклад, GA, GX, G Series тощо).
Дизайн навколишнього середовища: знижує інтенсивність праці ручного дренажу та уникає забруднення навколишнього середовища, спричиненого випадковим розрядом води конденсату.
Поширені несправності та технічне обслуговування заміни
Прояви помилок:
Погана дренаж або повна закупорка (вода конденсату не може бути виписана, підвищення рівня рідини).
Витік через погане закриття клапана (падіння тиску системного тиску, збільшення споживання енергії).
Електромагнітний клапан не діє (електричний тип) або поплавковий куля застряг (механічний тип).
Поширені причини:
Домішки, що блокують ядро клапана або екран фільтру (наприклад, плями з маслом, металеве сміття).
Герметизація частин старіння або зносу (викликаючи витік).
Електромагнітний клапан котушка спалена або несправність лінії (електричний тип).
Поплавка кульки або застряг (механічний тип).
