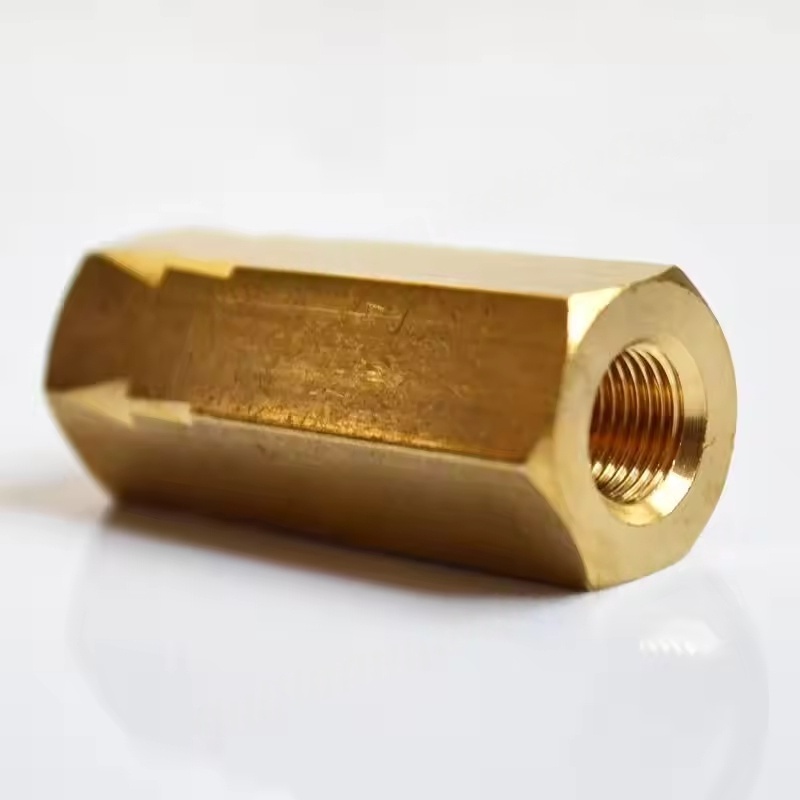

1. Корпу клапана неперервного клапана повітряного компресора
Функція: Як зовнішня оболонка всього складання, вона вміщує внутрішні компоненти ядра та з'єднує трубопроводи.
Матеріал: Вибраний на основі робочого тиску та середніх характеристик, загальні матеріали включають чавун (підходящі для умов низького тиску), литлу сталі (середній тиск) та нержавіюча сталь (для корозійних середовищ, таких як харчова та фармацевтична промисловість).
Структура: Зазвичай у прямому або правому кутовому типі він має рідкі канали всередині, щоб забезпечити плавний прохід повітряного потоку.
2. Ядро клапана (клапанний диск) не поверненого клапанного вузла повітряного компресора
Функція: керує напрямком повітряного потоку, що дозволяє лише в одну сторону (від випуску повітряного компресора до резервуару для зберігання або трубопроводів нижче за течією) та запобігання зворотному потоку.
Загальні типи:
Ядро клапана типу підйому: рухається вгору і вниз по осі тіла клапана, має хороші ущільнювальні показники, придатні для трубопроводів малого діаметру.
КЛАПУ типу гойдалки: Відкривається обертанням навколо осі шарніра, має низький опір, що підходить для сценаріїв високого потоку, великого діаметру.
Ядро типу кулі: ущільнювачі через самостійну або пружинну силу кулі, має просту структуру та швидку реакцію.
Матеріал: здебільшого виготовлений з стійких до зносу металів (таких як латунь, пластичне залізо), деякі високоточні сценарії використовують інженерні пластмаси (такі як політетрафторетилен) для підвищення продуктивності герметизації.
3. Ущільнювальні компоненти неперервного клапана повітряного компресора
Функція: забезпечує герметичність, коли ядра клапана контактує з сидінням клапана, запобігаючи витоку.
Загальні матеріали:
Нітрил бутадієнова гума (NBR): хороша стійкість до масла, придатна для звичайних систем повітряного компресора.
Фторорббер (FKM): стійкий до високих температур та хімічної корозії, придатних для високотемпературних або спеціальних середовищ.
Поверхня герметизації металу: досягає герметизації через точні оброблені металеві контактні поверхні, придатні для високотемпературних умов високого тиску.
.
Функція: Забезпечте силу відскоку, щоб змусити серцевину клапана щільно дотримуватися сидіння клапана, коли немає поточного потоку вперед, досягнення герметизації.
Характеристики: пружинна еластичність повинна відповідати системному робочому тиску - занадто велика еластичність підвищить стійкість до потоку повітря, занадто мало може призвести до поганого герметизації.
Матеріал: Зазвичай виготовлений з нержавіючої сталі для запобігання іржі та збоїв у вологому або жирному середовищі.
5. Сидіння клапана неперервного клапана повітряного компресора
Функція: утворює герметичну пару з ядром клапана, що є ключовою контактною поверхнею для запобігання зворотного потоку повітря.
Особливості: Поверхню потрібно точно обробляти (наприклад, полірування), щоб забезпечити пристосування з ядром клапана, деякі сидіння клапана можуть бути замінені на легке обслуговування.

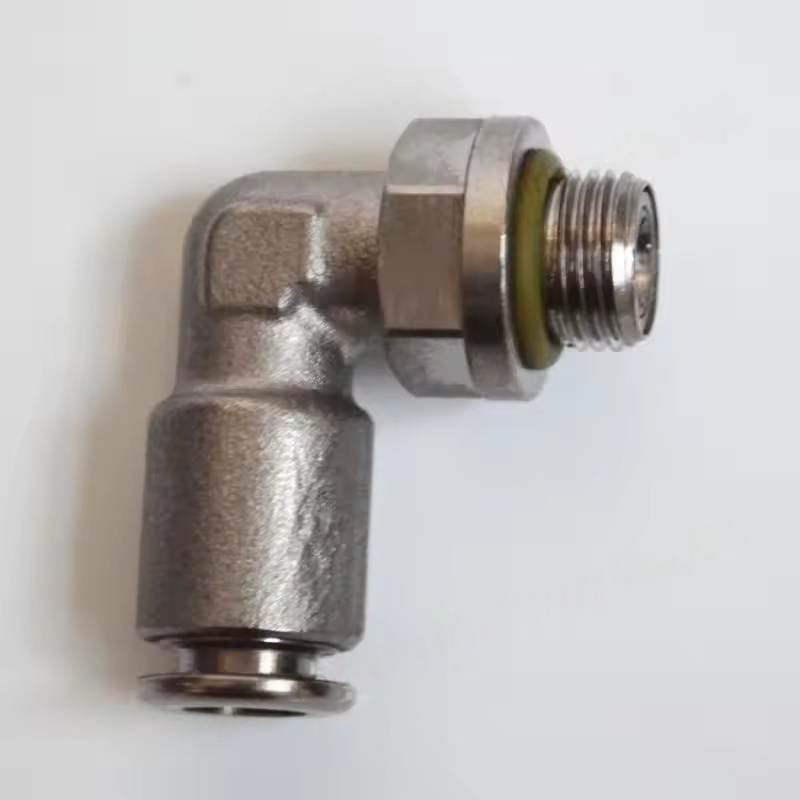

6. Інтерфейси підключення неперервного клапана повітряного компресора
Функція: підключає вихлопний порт компресора повітря з трубопроводами вниз за течією (такими як резервуари для зберігання, сушарки тощо).
Загальні форми:
Ниткові інтерфейси (внутрішня нитка / зовнішня нитка): наприклад, G -нитка, нитка NPT, придатна для невеликих діаметрів (≤dn50).
Фланцеві інтерфейси: підходить для трубопроводів великого діаметру, забезпечуючи твердий зв’язок та сильне ущільнення.
Зварювальні інтерфейси: підходять для сценаріїв високого тиску, високого вібрації, що вимагає професійної установки зварювання.
Основні функції не поверненого клапана повітряного компресора
Запобігання зворотному потоку: запобігає стисненому повітрі в резервуарі для зберігання назад до основного блоку повітряного компресора, коли він зупиняється, уникаючи зворотного обертання основної одиниці або змащування мастила, що штовхається в циліндр.
Захистіть систему: запобігає конденсатному воді або домішках від обладнання вниз за течією (наприклад, сушарки, фільтри) повернутися назад у повітряний компресор, зменшуючи ризик відмови.
Підтримуйте тиск у системі: забезпечує стабільність тиску в резервуарі для зберігання після відключення, уникаючи частого запуску повітряного компресора.
