I. Основна функція вузла впускного клапана
Збірка впускного клапана Z110-145 є ключовим компонентом впускної системи повітряного компресора, в першу чергу функціонує як:
Контроль обсягу споживання: На основі вимог до системного тиску ступінь відкриття клапана регулюється для регулювання кількості повітря, що входить в основний пристрій, що дозволяє компресору працювати при повному навантаженні (функціонування повного навантаження) або бездіяльного (енергозберігаючого холостого ходу).
Забезпечення продуктивності герметизації: при вивантаженні клапан повністю закритий, щоб запобігти випромінюванню стисненого повітря назад, зменшуючи втрату енергії.
Захист основної одиниці: У координації з модулем регулятора він досягає плавного навантаження і уникає раптового удару тиску, який може пошкодити такі компоненти, як ротор та підшипники основної одиниці.

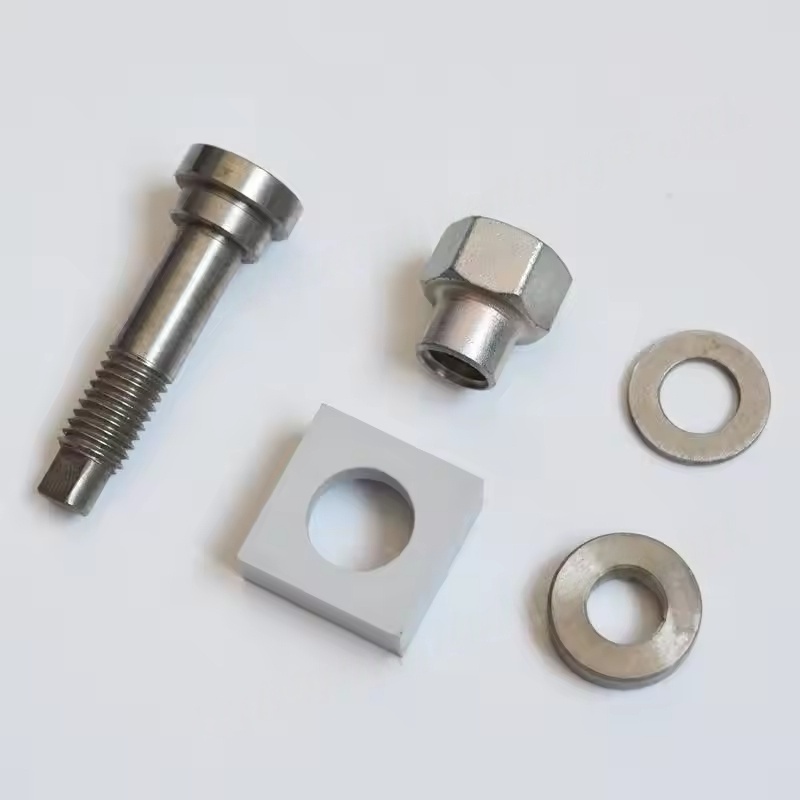

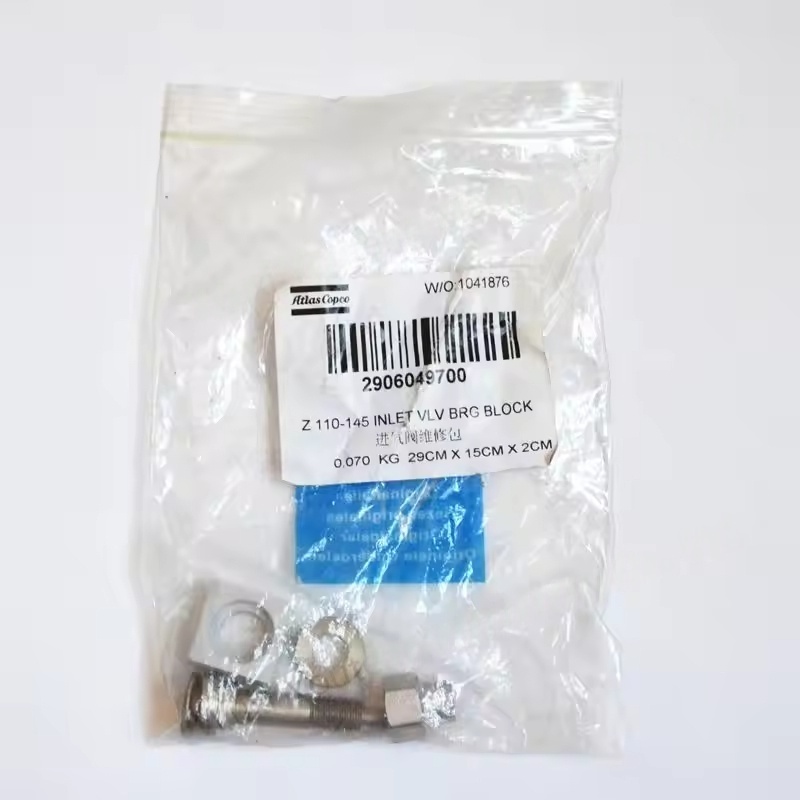

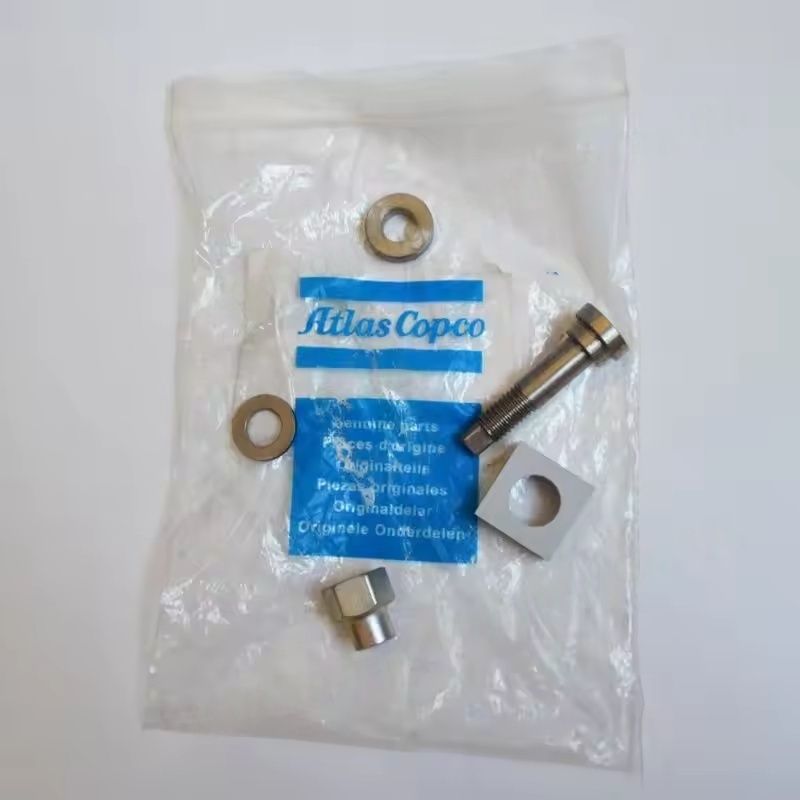

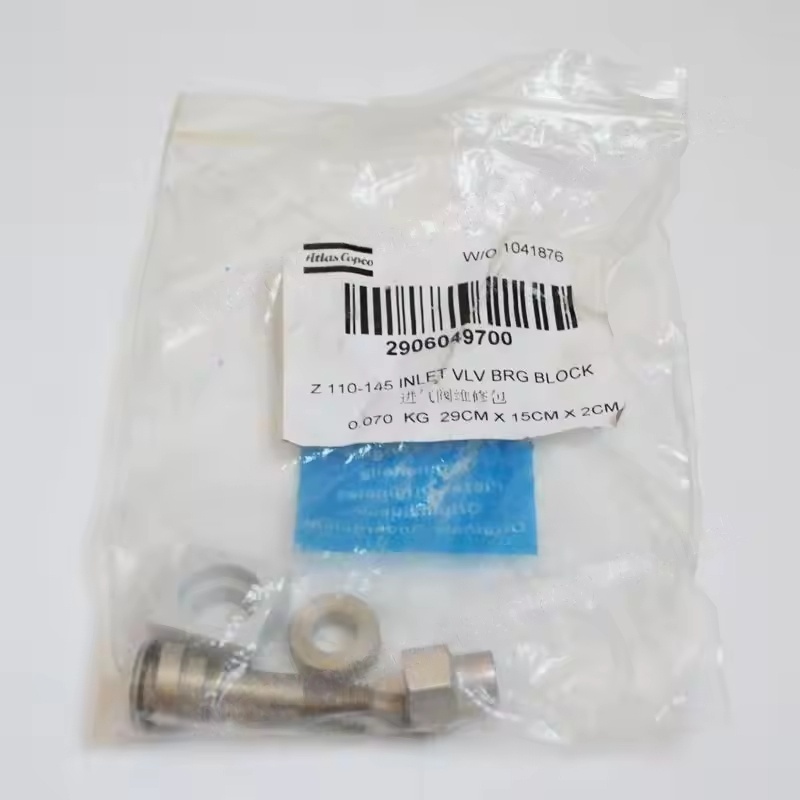

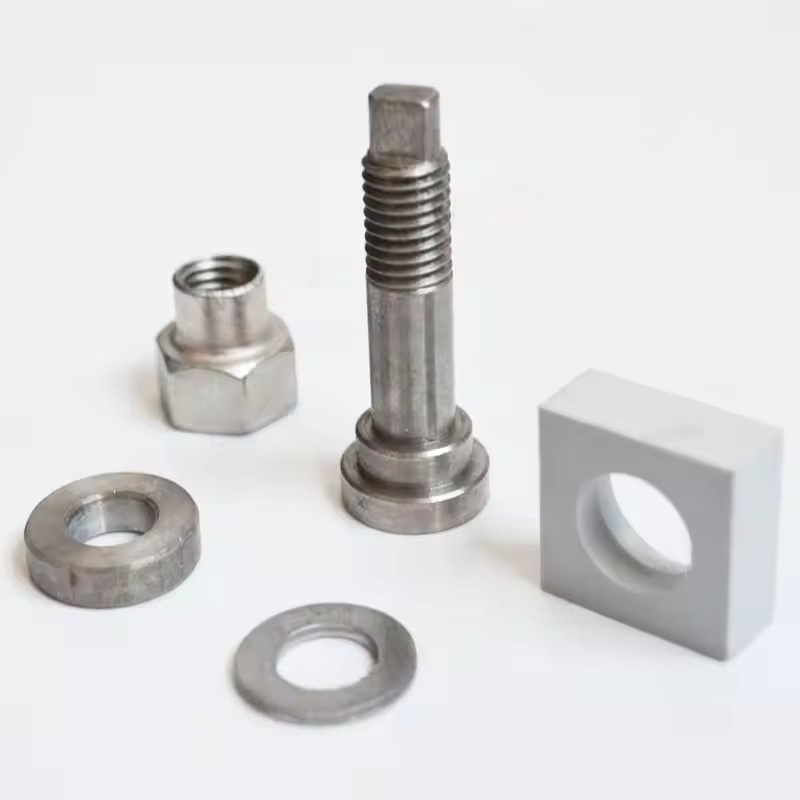

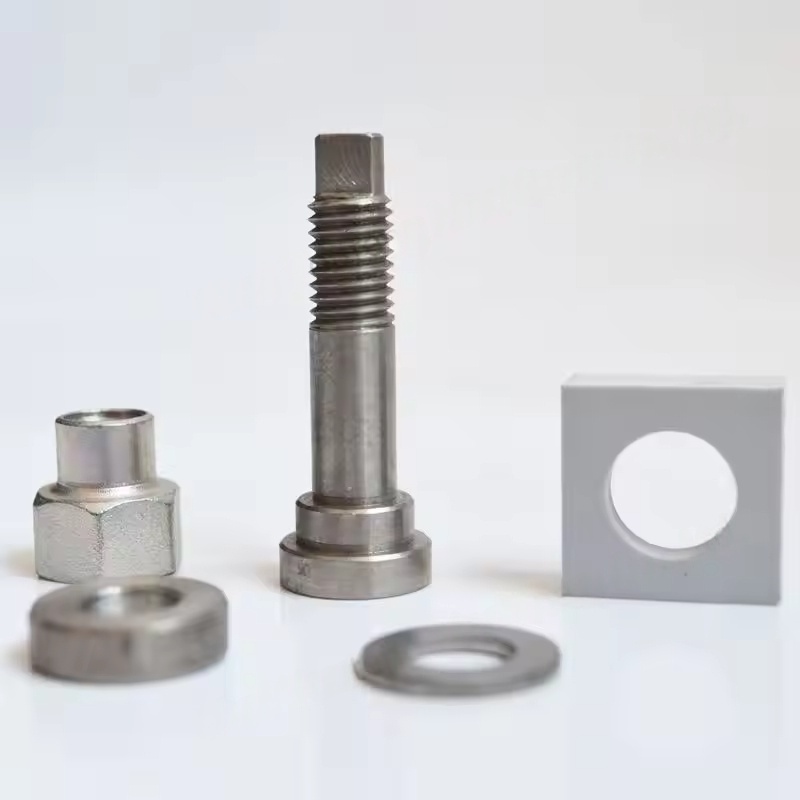

Збірка, як правило, включає корпус клапана, ядро клапана, ущільнювачі, пружини та перевірка конструкцій, і призначений для задоволення вимог тиску та потоку моделей серії Z110-145.
Ii. Функція та принцип роботи модуля регулятора впускного клапана
Модуль регулятора впускного клапана - це "центр управління" впускного клапана, який керується отриманням сигналів від системи управління (наприклад, зворотній зв'язок датчика тиску), щоб керувати впускним клапана:
Обробка сигналу: отримання сигналів тиску з системи повітряного компресора, визначаючи, чи навантаження чи вивантаження.
Контроль приводу: через електромагнітні спрямовані клапани або пневматичні компоненти, контролюючи регулювання відкриття / закриття або відкриття / закриття (наприклад, пропорційне регулювання) впускного клапана.
Зворотній зв'язок зі статусом: Деякі модулі мають можливості зворотного зв'язку, передаючи фактичний стан клапана впускного клапана до основного контролера для забезпечення точності контролю.
Його робоча логіка: коли тиск системи нижче встановленого значення, модуль регулятора приводить впускний клапан для відкриття, що дозволяє повітряному компресору виробляти газ; Коли тиск досягає верхньої межі, модуль регулятора закриває впускний клапан, а повітряний компресор потрапляє у вивантажений стан.
Iii. Поширені несправності та їх наслідки
Несправності впускного клапана
Клапан Ядра заклинення: Через забруднення нафти, накопичення домішок або старіння ущільнювачів клапан не може повністю відкрити / закрити, що призводить до недостатнього виробництва газу або швидкого падіння тиску під час вивантаженої роботи.
Погана герметика: витік, коли клапан закрито, що спричиняє збільшення споживання енергії під час вивантаженої роботи та безперервної роботи основного блоку.
Весняна невдача: призводить до затримки дії клапана або ненормального відкриття/закриття, що впливає на стабільність обсягу прийому.
Несправності модуля регулятора
Електромагнітний відмова спрямованого клапана: Не в змозі приймати або виконувати сигнали управління, внаслідок чого впускний клапан не працює (завжди закритий або відкритий).
Аномалія зондування тиску: Модуль неправильно оцінює тиск у системі, внаслідок чого компресор повітря часто завантажується / розвантажує, збільшуючи споживання енергії та механічний знос.
Блокування повітряного шляху: закупорка або витік на шляху повітряного повітря, що призводить до повільного або відмови від операції впускного клапана.
Iv. Ключові точки технічного обслуговування та заміни щоденного обслуговування
Регулярно (кожні 2000-4000 годин) перевіряйте чистоту впускного клапана, видаліть плями та домішки нафти та забезпечуйте гнучко.
Перевірте, чи ущільнювачі (наприклад, ущільнювачі, клапани) старше та замінюють їх вчасно, щоб забезпечити виконання герметизації.
Огляньте електромагнітні клапани та газовий інтерфейс модуля регулятора наявність протікання, гарантуючи, що рушійний тиск є нормальним (зазвичай 0,4-0,6 МПа).
Замінні запобіжні заходи
Необхідно вибрати оригінальні фабричні компоненти, які відповідають серії Z110-145 (наприклад, номер складання клапана впускного клапана та номер модуля регулятора, які можна отримати через посібник з обладнання або офіційні запити), забезпечуючи сумісність у параметрах розміру та тиску.
Перед заміною машину потрібно вимкнути та розгросити, щоб звільнити стиснене повітря в системі, уникаючи роботи тиску.
Після встановлення необхідно провести налагодження: перевірити, чи перемикач завантаження/вивантаження є плавним, і чи знаходиться контроль тиску в діапазоні встановленого (наприклад, тиск завантаження 0,7 МПа, вивантаження тиску 0,85 МПа, залежно від конкретних умов праці).
