Структура діафрагми балансу ротора високого тиску та функція повітряних компресорів Atlas Copco Air Compressors

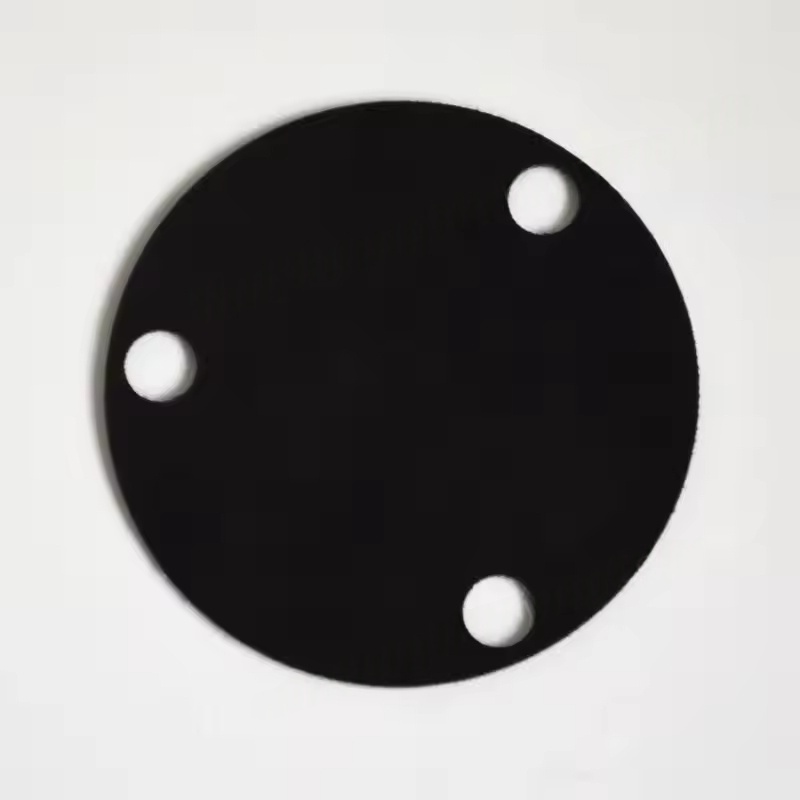

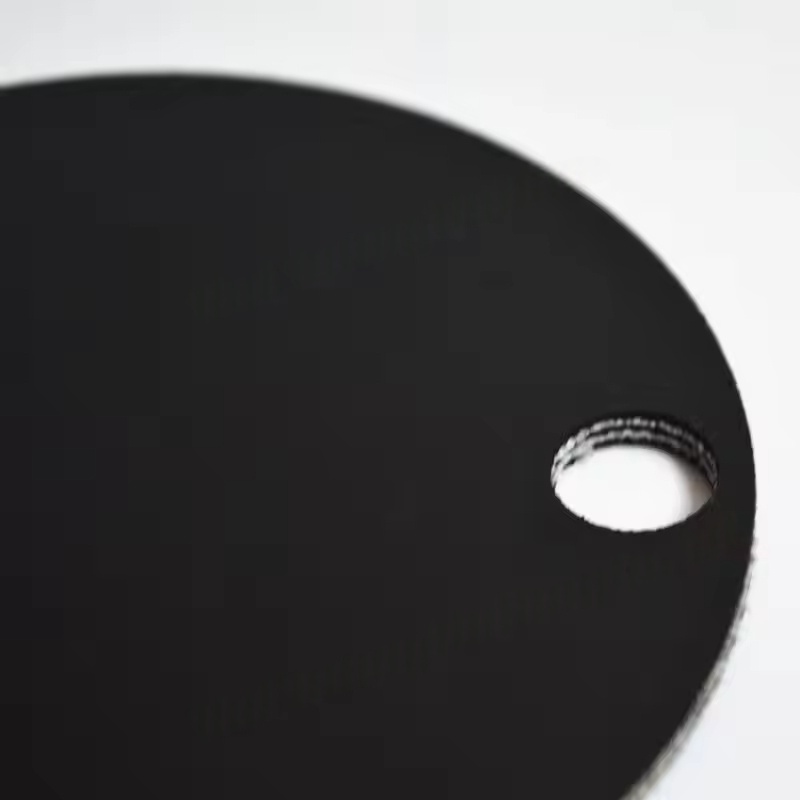

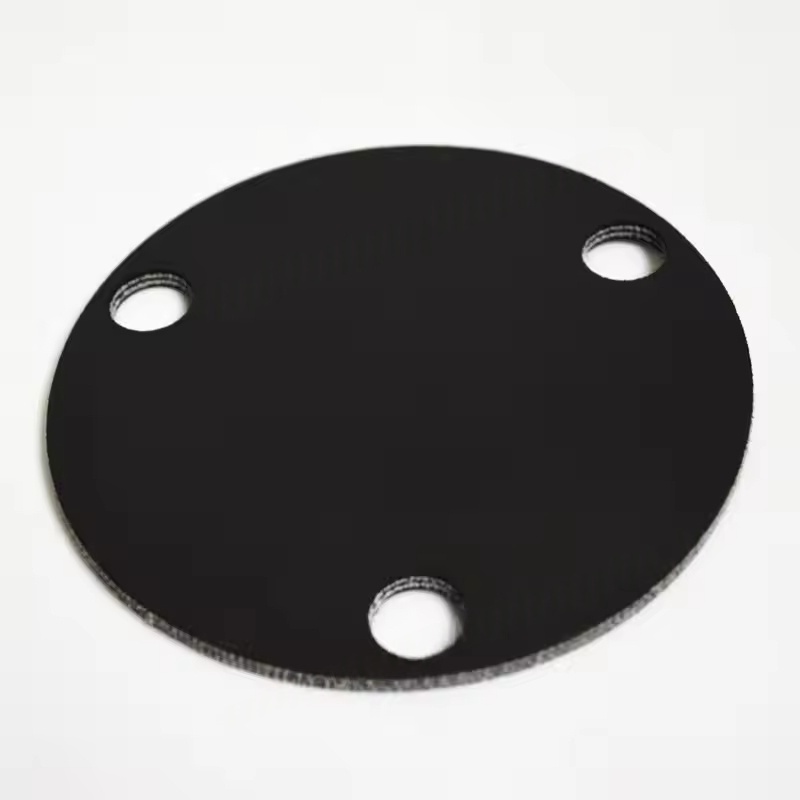

Структурні характеристики: Зазвичай це тонкоподібна металева діафрагма (здебільшого виготовлена з високоміцної леплової сталі або нержавіючої сталі), з певною еластичністю та міцністю. Він встановлюється в кінці ротора або на балансовому диску за допомогою конкретних методів (таких як фіксація болтів).
Принцип балансу: Коли ротор обертається з великою швидкістю, діафрагма може поглинати або компенсувати дисбаланс, спричинений виробничими допусками, операційним зносом тощо ротора, зменшенням радіальної вібрації та уникнення аномального тертя між ротором та корпусом, підшипниками тощо.
Допоміжна функція: Деякі діафрагми також мають герметичні функції, запобігаючи протікання газу високого тиску вздовж кінця вала ротора або ізоляції мастила з повітряної камери стиснення.
Вимоги до матеріалу та продуктивності
Вибір матеріалу: він повинен мати високу міцність (здатний протистояти відцентрову силу високошвидкісної обертання ротора), стійкості до втоми (адаптується до довготривалої високочастотної вібрації) та температурної стійкості (здатна адаптуватися до робочої температури компресора, як правило, 100-200 ° C). Поширені матеріали-це матеріали з нержавіючої сталі або сплави.
Вимоги до точності: Виробнича точність повинна бути надзвичайно високою, з товщиною та плоскості суворо контрольованою (зазвичай вимірюється в мікрометрах), щоб забезпечити точність коригування балансу та уникнути посилення дисбалансу ротора через недостатню точність.
Застосування та обслуговування
Застосовувані моделі: в основному використовуються для етапів ротора високого тиску (наприклад, компресори з тиском вихлопів ≥ 30 бар), таких як гвинтові машини з високим тиском ZT, компресори без масла, тощо. Метод розміру та встановлення діафрагм змінюється для різних моделей.
Час заміни: Коли компресор демонструє надмірні значення вібрації (перевищення заданого стандарту інтенсивності вібрації обладнання), ненормальне збільшення робочого шуму або тріщин, деформації або пошкодження втоми діафрагми, необхідно замінити його вчасно.
Заходи безпеки: під час заміни необхідно строго працювати відповідно до початкових фабричних специфікацій, щоб забезпечити концентрацію між діафрагмою та ротором, а фіксуючі болти повинні бути затягнуті відповідно до зазначеного крутного моменту, щоб уникнути передчасної збої нової діафрагми через неправильну установку.
Важливість та вибір
Діафрагма балансу ротора високого тиску є ключовим компонентом для забезпечення безпечної роботи компресора. Його збій може призвести до посилення вібрації ротора, що призведе до пошкодження підшипника, припадки ротора та інших серйозних несправностей та навіть відключення обладнання.

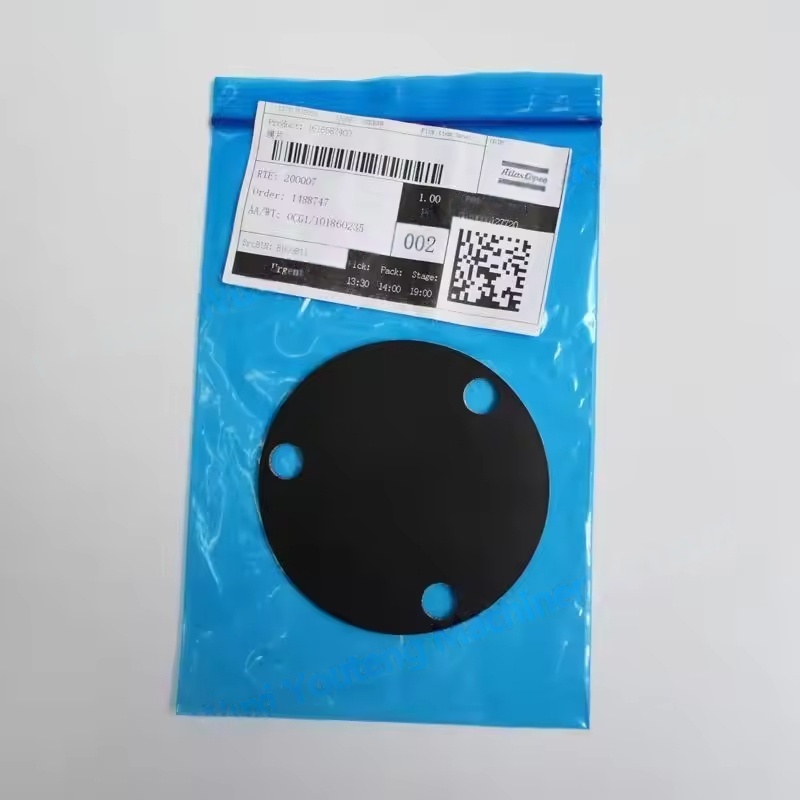

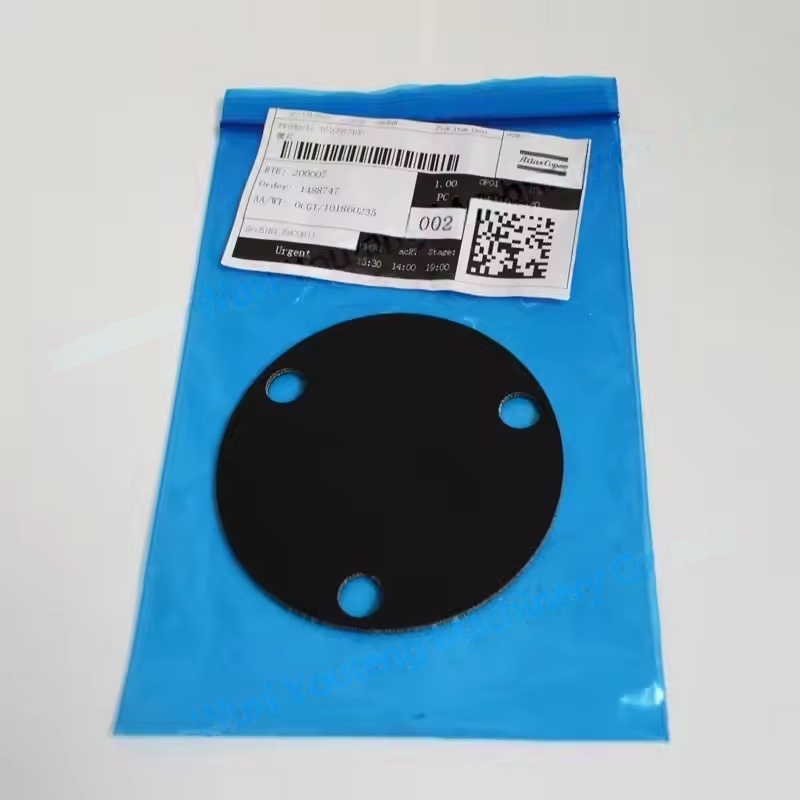

Необхідно вибрати оригінальні фабричні деталі Atlas Copco, оскільки їх розмір, матеріал та точність повністю узгоджуються з конкретною моделлю ротора. Неоригінальні частини можуть спричинити збій балансу або небезпеки для безпеки через нестандартні показники.
