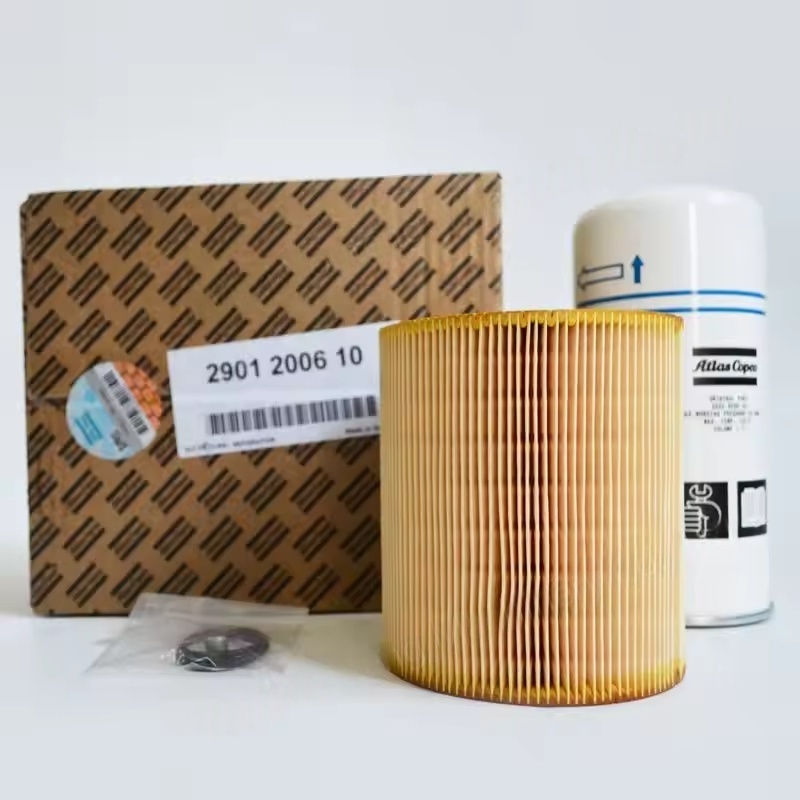

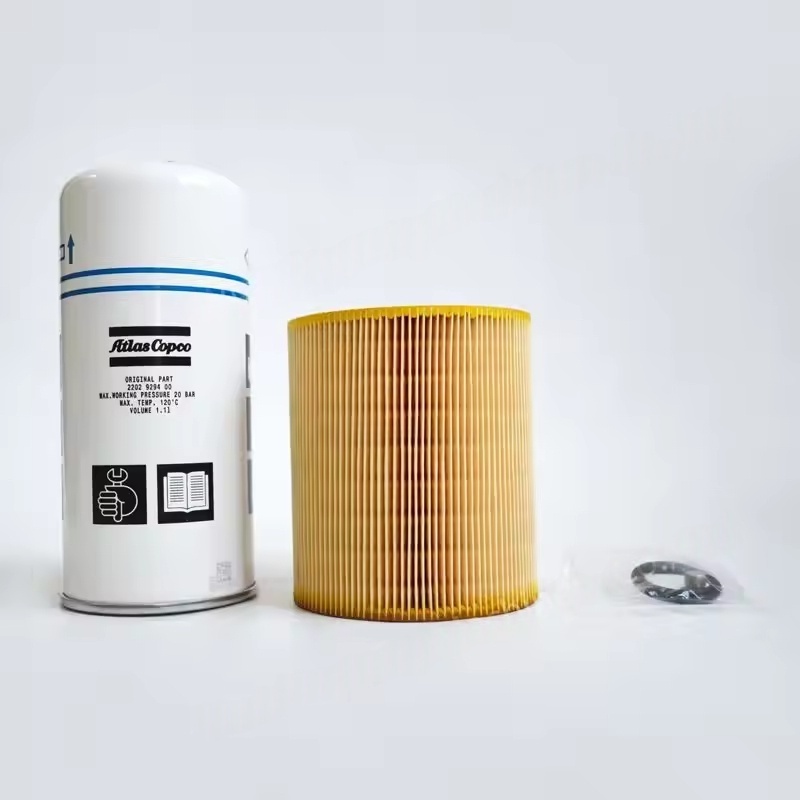

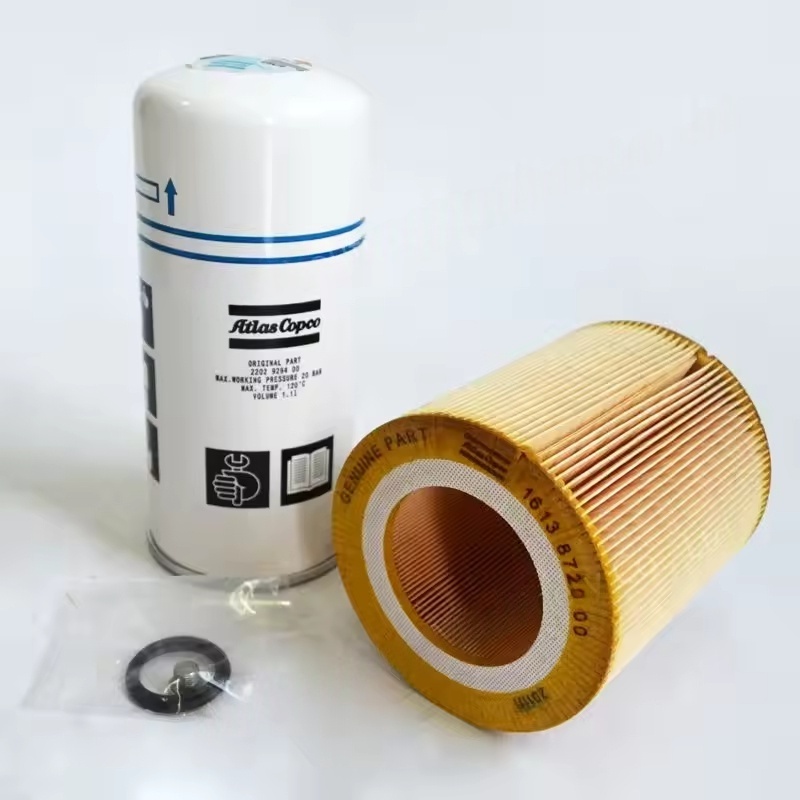

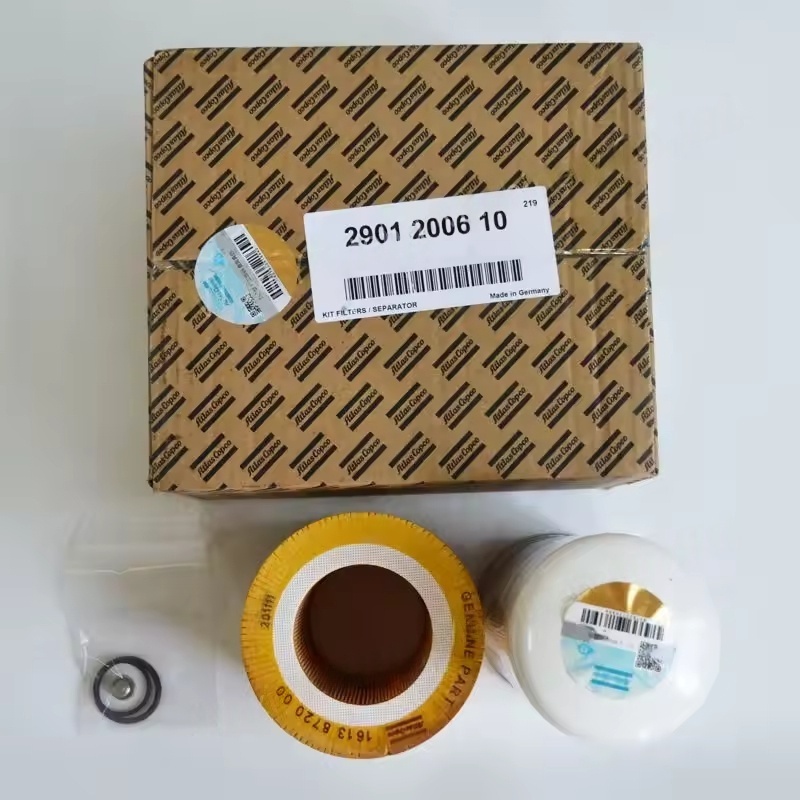

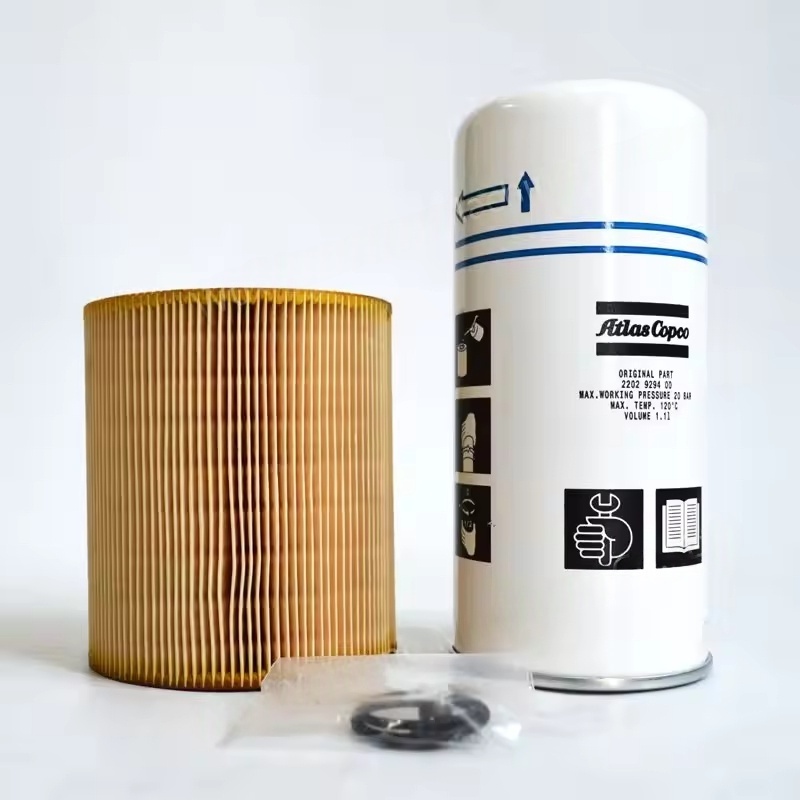

2901200610 масляний фільтр Atlas Copco Air Compressor Filter Separator 1625426100 Оригінал

I. Компоненти повітряного фільтра Atlas Copco

Повітряні фільтри використовуються для видалення пилу, частинок, вологи та інших домішок з вхідного повітря, заважаючи їм потрапляти в основну одиницю повітряного компресора (наприклад, гвинт, поршень тощо), уникати зносу, блокування або корозії внутрішніх частин та зменшення тягаря на наступному обробці обладнання.

Основні компоненти:

Корпус фільтру (зовнішня оболонка)

Виготовлений з металевого або високоміцного пластику, він має певні властивості герметизації та стійкості до тиску, захищаючи внутрішній елемент фільтра та плавно керує повітряним потоком. Зазвичай він має вхідні та розетки, а деякі оснащені індикаторами різниці тиску (для нагадування про заміну елемента фільтрів).

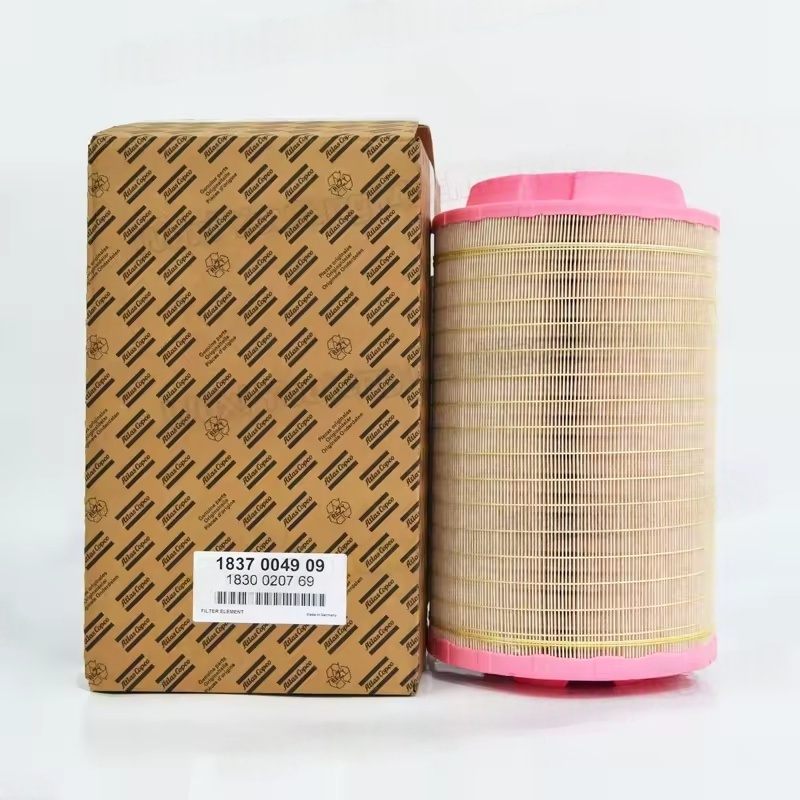

Фільтр -елемент

Матеріал: Зазвичай з паперу, нешкільної тканини, скловолокна або металевої сітки, а різні матеріали мають різну точність фільтрації (як правило, від декількох мікрометрів до декількох десятків мікрометрів).

Структура: в основному складена або циліндрична, збільшуючи зону фільтрації та продовження терміну служби.

Функція: Захоплення твердих частинок та деякої вологи у повітрі шляхом перехоплення та адсорбції, а ефективність фільтрації безпосередньо впливає на якість споживання повітря.

Герметичні частини

Такі як гумові ущільнювальні кільця, забезпечення ущільнення між корпусом фільтру та фільтруючим елементом, а також між корпусом фільтру та споживанням повітряного компресора, запобігаючи безпосередньо входу в систему повітря.

Допоміжні компоненти

Деякі фільтри оснащені захисними обкладинками (для запобігання потрапляння дощової води та сміття), зливних клапанів (для скидання конденсованої води в корпусі фільтра) або диференціальних вимикачів тиску (для запуску тривоги, коли елемент фільтра засмічується).

Ii. Компоненти Atlas Copco Mal Filter (з сепаратором масляного газу в якості ядра)

Коли повітряний компресор працює, змащувальні масляні суміші з стисненим повітрям (особливо для повітряних компресорів, що надаються маслом). Основна функція компонента масляного фільтра полягає у відокремленні масла від стисненого повітря, гарантуючи, що розряджене стиснене повітря має вміст масла, який відповідає стандарту (зазвичай ≤ 3 проміле) і в той же час відновлення мастильної олії для переробки.

Основні компоненти:

Нафтогазовий резервуар

Судно тиску металу, після суміші стисненого повітря та змащування мастила надходять у резервуар, спочатку його відокремлюють за допомогою розширення об'єму, відцентрової сили тощо (груба поділ) та більші краплі масла падають на дно через тяжкість.

Елемент фільтру розмежування масляних газів

Матеріал: багатошаровий композитний фільтр-матеріал (такий як скловолокна, поліефірне волокно тощо), з гідрофобними властивостями, здатними до адсорбування крихітних крапель масла.

Функція: Виконання тонкої фільтрації на відокремленому стисненому повітрі через принципи дифузії та перехоплення, конденсувальні краплі масла для мікрометра в більші краплі нафти та повертають їх до нафтового резервуара.

Індикатори продуктивності: ефективність поділу (безпосередньо впливає на якість стисненого повітря), ємність утримуючих пилу (визначаючи термін служби), різниця тиску (збільшується, коли елемент фільтра засмічується, що вимагає своєчасної заміни).

Система повернення масла

Повернення масляної труби: керуючи відокремленим мастильним маслом з дна резервуару назад до основного блоку повітряного компресора (наприклад, камера стиснення гвинта), зменшення споживання палива.

Зворотній клапан зворотного масла: запобігання поверненню мастильного масла, коли компресор припиняється, уникаючи обприскування масла під час наступного запуску.

Компоненти безпеки та моніторингу

БЕЗПЕЧНИЙ КЛАПАН: Автоматично вивільняє тиск, коли тиск у резервуарі розділення перевищує межу, захищаючи обладнання.

Дзеркало / датчик на рівні масла: Моніторинг рівня масла в нафтовому резервуарі для забезпечення нормальної системи змащування нафти.
