I. Основні функції сепаратора компресорного масла Atlas Copco
Розділення масляних газів: масляно-газова суміш (що містить масло в концентрації 1000-2000 проміле), розрядженого гвинтовим компресором, відокремлюється до надзвичайно низького рівня (високоякісні сепаратори можуть зменшити його до нижче 3 проміле), забезпечуючи вихід чистого стисненого повітря.
Гарантія повернення масла: Відокремлене мастильне масло надсилається назад до основної одиниці компресора через трубу повернення масла, щоб запобігти втраті масла та підтримувати циркуляцію системи мастила.
Стабільність тиску: як буферний компонент для стисненого виходу повітря, він зменшує пульсацію потоку повітря та стабілізує тиск у системі.
Ii. Структурна склад Atlas Copco гвинтова повітряна сепаратор масла компресорного масла
Корпус сепаратора
Він виготовлений із стійкої до тиску сталі і зазвичай знаходиться у вертикальній або горизонтальній циліндричній формі. Він вміщує компоненти поділу і потребує витримки номінального тиску вихлопу компресора (як правило, 0,7-1,3 МПа) та високих температур (80-100 ℃).
Компоненти поділу
Первинний шар поділу: в основному в відцентровому або перегородці, використовуючи різницю щільності та інерційну силу нафти та газу для розділення більшості крапель нафти (близько 90%).

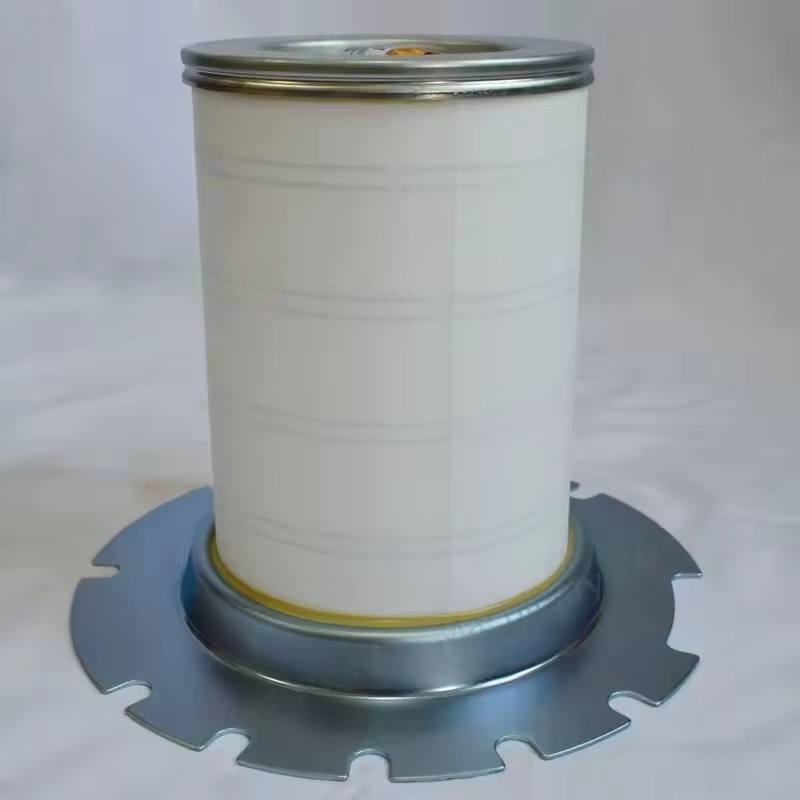

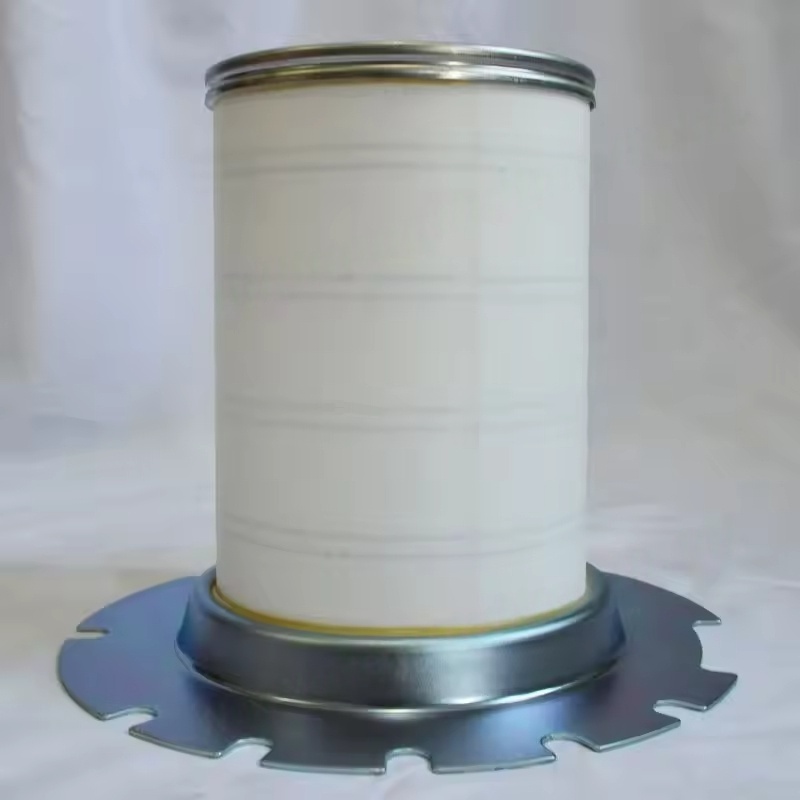

Шар тонкого розділення: Ядро-це фільтр-елемент, виготовлений зі склопластику або поліефірних волокон, захоплюючи масляний туман (0,1-1 мкм) шляхом перехоплення, дифузії та агрегації, що є ключем до забезпечення точності розділення.
Допоміжні компоненти
Клапан повернення масла (зворотний клапан): запобігає зворотному потоку мастильного масла, коли компресор зупиняється.
Диференціальний перемикач тиску: відстежує різницю тиску до та після елемента фільтра, що вказує на час заміни (як правило, заміна потрібна, коли різниця тиску досягає 0,15 МПа).
БЕЗПЕЧНИЙ КЛАПАН: Вивільняє тиск, щоб захистити корпус від розриву у разі надлишкового тиску.
Клапан нафтового розряду: використовується для регулярного розряду родовищ нафти внизу корпусу.
Iii. Принцип розділення Separator Air Compressor Air Copco Secrpressor Mature
Первинне поділ: Після того, як суміш нафто-газу потрапляє в сепаратор, напрямок потоку змінюється направляючою пластиною, а відцентрова сила призводить до того, що великі крапельки масла (> 10 мкм) кидаються до внутрішньої стінки корпусу, утворюючи масляну плівку і стікаючи в нижню масляну камеру.

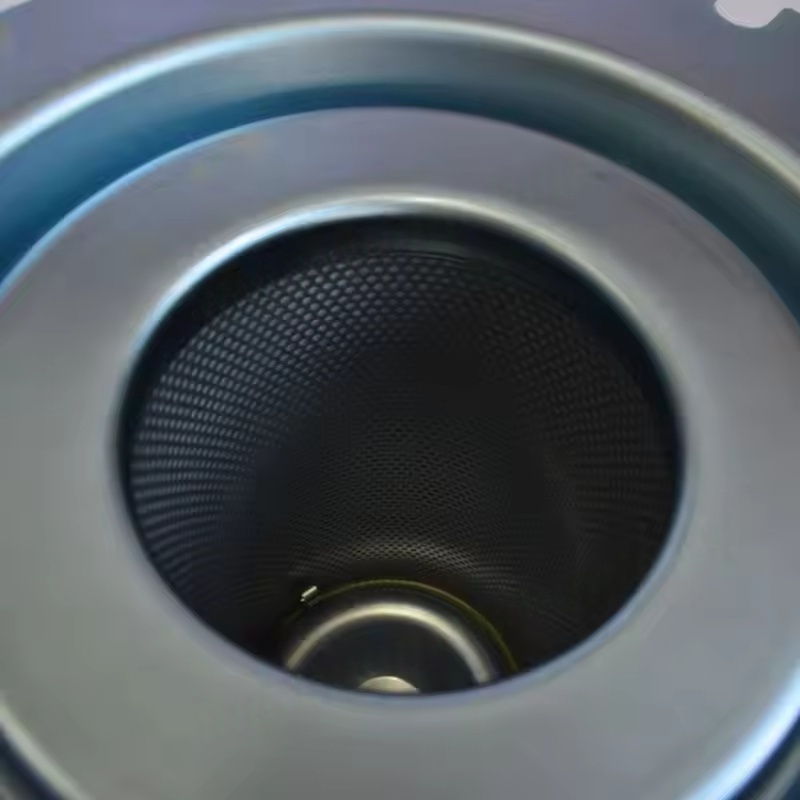

Тонке розділення: повітря після первинного розділення (що містить тонкопоглинальний туман) проходить через елемент фільтра волокна, а масляний туман адсорбується і конденсується на поверхні фільтруючого елемента, протікає вздовж внутрішньої стінки елемента фільтру на дно і повертається до компресора через трубу повернення масла.
Процес повернення масла: Відокремлене мастильне масло знаходиться під різницею тиску, проходячи через зворотний клапан масла, отвір дросельного (для управління об'ємом повернення масла) у камеру низького тиску компресора, завершуючи циркуляцію.
Iv. Ключові показники продуктивності Separator Air Compressor Aul Copco Copco
Ефективність поділу: високоякісні сепаратори можуть досягти ефективності понад 99,99%, з залишковим вмістом масла ≤ 3 проміле.
Втрата тиску: Втрата тиску нового фільтра -елемента повинна бути ≤ 0,02 МПа. Надмірна втрата тиску збільшить споживання енергії.
Термін служби: зазвичай 2000-4000 годин, що впливають на якість повітря, змащування якості нафти та умови експлуатації.
