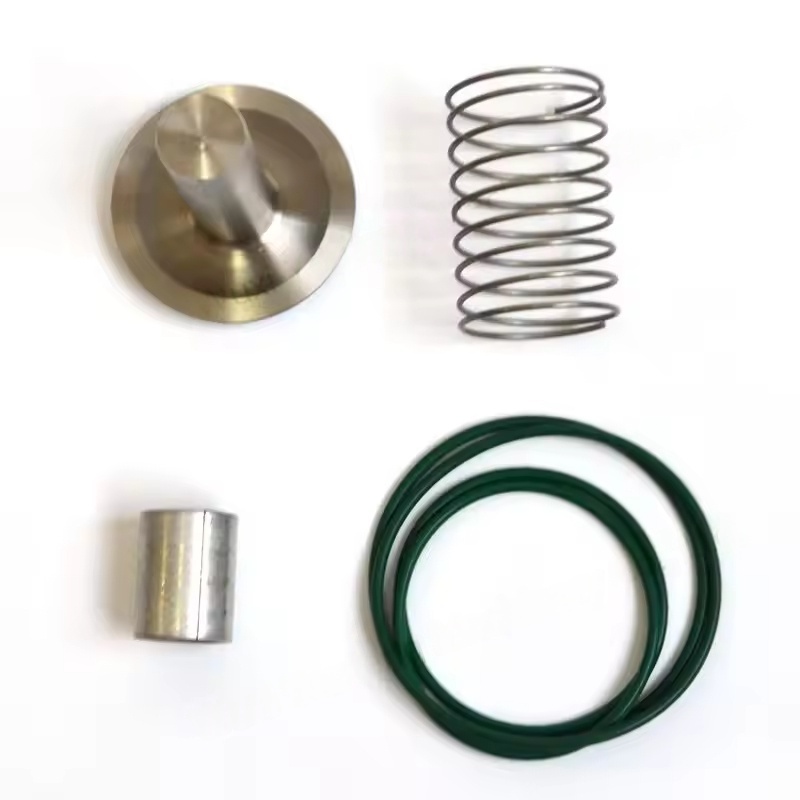

I. Основні компоненти Atlas Copco зворотного клапана клапана корпусу клапана
Зазвичай він виготовляється з чавуну, литової сталі або нержавіючої сталі, що служить основним корпусом проходження рідини, з'єднуючи вихлопний порт компресора з трубопроводом нижче за течією (наприклад, резервуар для зберігання), і йому потрібно протистояти високому стисненому тиску повітря (як правило, 0,7-1,3 МПа).
Core клапана (клапанний диск)
Поширені форми включають тип диска, тип поршня або сферичний тип. Матеріал здебільшого стійкі до зносу металів (наприклад, латунь, нержавіюча сталь) або інженерна пластмаса. Він знаходиться в тісному контакті з сидінням клапана для досягнення герметизації та запобігання зворотному потоку газу.
Сидіння клапана
Він розташований всередині корпусу клапана і контактує з серцевиною клапана, щоб утворити герметичну поверхню. Зазвичай використовуються матеріали з більшою твердістю (наприклад, бронзою, нержавіючої сталі). Деякі конструкції можуть містити гумові ущільнювальні кільця для підвищення продуктивності ущільнення. Весна
Забезпечте попередню силу, щоб тримати серцевину клапана закритим. Коли тиск вихлопних вихлопів компресора більший, ніж сума пружинної сили та заднього тиску вниз за течією, серцевину клапана відштовхується, а стиснене повітря проходить через; Коли компресор зупиняється, пружина штовхає серцевину клапана назад у вихідне положення, відрізаючи шлях зворотного потоку.
Допоміжні компоненти
Включіть направляючі рукава (для забезпечення плавного руху серцевини клапана), ущільнювальні кільця (для запобігання витоку при з'єднанні між корпусом клапана та трубопроводом), болт і гайка (для фіксації компонентів) тощо.
Ii. Принцип робочого набору Atlas Copco Check Valve
Коли компресор працює: повітря з високим тиском, що викидається компресором, долає силу пружини та тиск вниз за течією, відштовхуючи серцевину клапана від сидіння клапана, і потік повітря проходить через зворотний клапан і потрапляє в повітряний резервуар або наступну систему.
Коли компресор зупиняється або вивантажується: тиск вихлопу падає, а силою пружини штовхає серцевину клапана закрито, блокуючи зворотний потік стисненого повітря в повітряному резервуарі до компресора, уникаючи обертання зворотного ротора, змащування мастила, що проливається на повітря, та інших проблем.
Iii. Ключові технічні вимоги набору клапана Atlas Copco
Герметизація: пристосування між ядром клапана та сидінням клапана повинно бути точним, щоб забезпечити витоку у зворотному напрямку. В іншому випадку це спричинить зниження тиску в системному тиску та збільшення споживання енергії.
Швидкість відповіді: їй потрібно швидко відкрити/закрити, щоб зменшити втрату тиску, особливо коли компресор часто починається і зупиняється, йому потрібно надійно працювати.
Жистка проти зносу: ядро клапана, сидіння клапана та інші компоненти повинні протистояти довгостроковій ерозії стисненого повітря, яке може містити сліди масляної туману та домішок.
Опір тиску: корпус клапана повинен протистояти максимальному тиску вихлопу компресора, щоб запобігти розтріскуванню.
