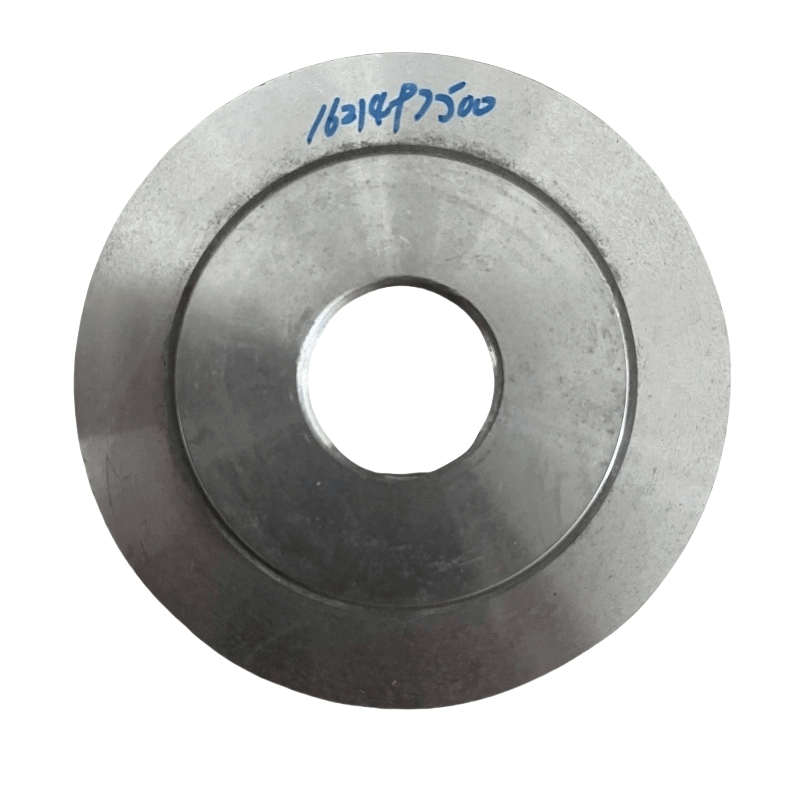

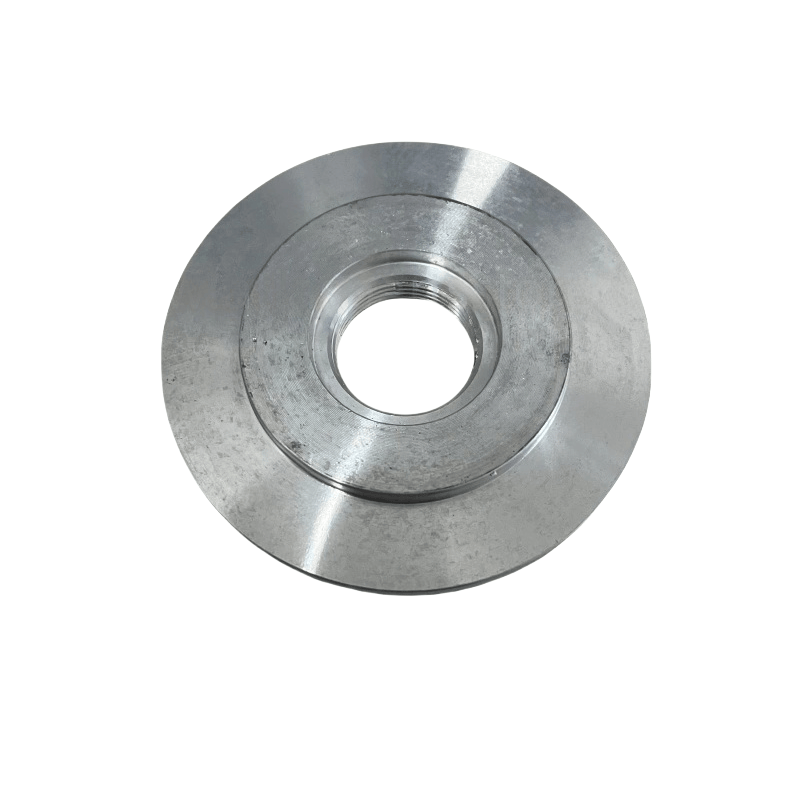

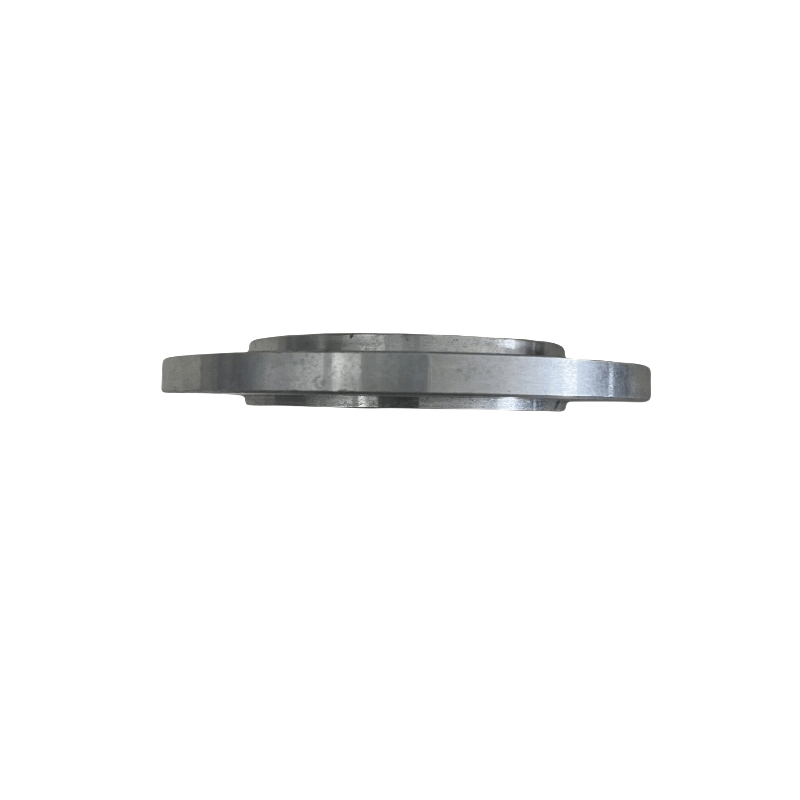

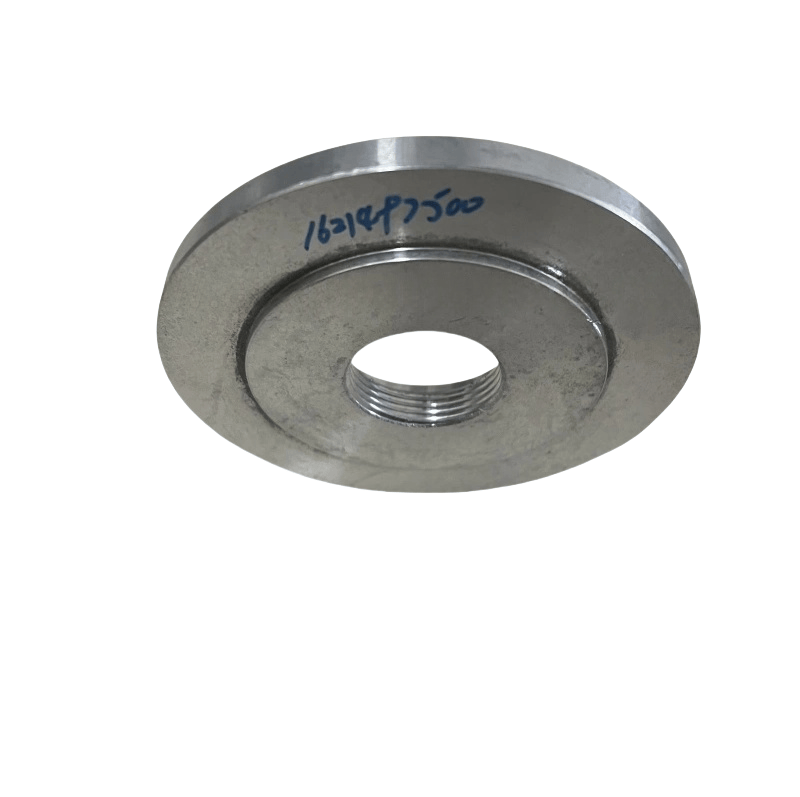

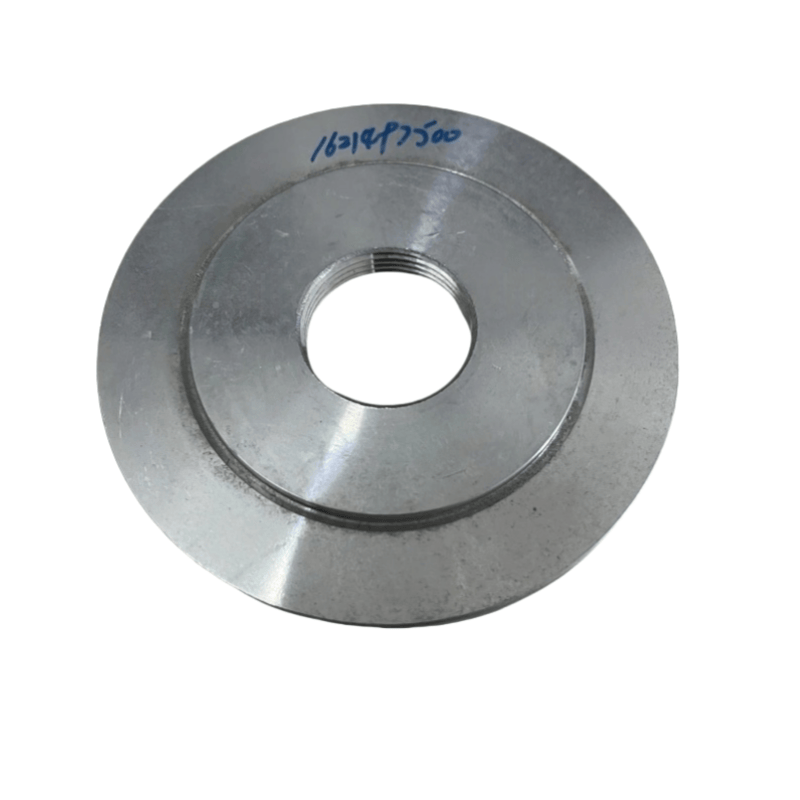

Atlas Copco Air Compressor Test -клапана Пластина Основні функції
Герметизація та підшипник тиску: він герметизується корпусом клапана через ущільнювальні елементи (наприклад, прокладки, ущільнювачі), утворюючи закриту порожнину, яка може витримати тиск стисненого повітря (як правило, відповідає системному робочому тиску, 0,7 ~ 1,6 МПа), запобігаючи витоку газу.
Захист внутрішніх компонентів: він охоплює та захищає внутрішні компоненти клапана тиску (наприклад, ядер клапана, пружини, діафрагми тощо), щоб запобігти входу пилу, олії та інших домішок та впливу на чутливість клапана.
Фіксація та позиціонування: він закріплений на корпусі клапана з болтами, щоб переконатися, що внутрішні компоненти (наприклад, пружини, ядра клапана) знаходяться в правильному положенні, гарантуючи точність роботи клапана тиску.
Допомога передачі тиску: Деякі покриві пластини розроблені з отворами зондування тиску або каналами, які можуть перенести тиск системи на діафрагму або поршень всередині клапана, сприяючи реалізації функцій регулювання тиску.
Загальні структури та особливості
Структурний склад:
Основний корпус: в основному виготовлений з металевих листів (таких як чавун, алюмінієвий сплав, вуглецева сталь) шляхом штампування або лиття, з певною товщиною (зазвичай 3 ~ 10 мм) для забезпечення несучої тиску.
Отвори для з'єднання: кілька отворів для болтів розподіляються окружними для фіксації з корпусом клапана; У центрі може бути отвір спостереження (з прозорою кришкою) або інтерфейс тиску.
Герметична канавка: поверхня суглоба між кришкою пластини та корпусом клапана зазвичай має кільцеву ущільнювальну канавку для встановлення прокладок або ущільнювачів.
Класифікація (за відповідним типом тиску):
Підтримуюча тиск клапана Пластина: Встановлена на клапані, що підтримує тиск, на виході сепаратора масляного газу, він витримує внутрішній тиск сепаратора, щоб переконатися, що система встановлює достатній тиск, перш ніж дозволяти виводитись стисненим повітрям.
Пластина кришки клапана: використовується для управління завантаженням/вивантаженням повітряного компресора, кришка повинна співпрацювати з діафрагмою або поршнем для передачі сигналів тиску та досягнення відкриття та закриття клапана.
Пластина кришки запобіжного клапана: захищає пружинну та клапанові ядра всередині запобіжного клапана, щоб переконатися, що запобіжний клапан може надійно стрибати та зняти тиск, коли відбувається надлишок.
Ключові параметри та матеріали
Основні параметри:
Розміри: Зовнішній діаметр, діаметр кола розподілу отворів болта та розмір ущільнювальної канавки повинні бути повністю узгоджені з корпусом клапана, щоб забезпечити ущільненість встановлення.
Вміст, що несе в тиск: вона повинна відповідати робочому тиску відповідного клапана тиску (наприклад, пластина захисної кришки клапана повинна витримати більше 1,1 ~ 1,2 рази перевищує тиск, що оцінюється).
Точність поверхні: площина та шорсткість поверхні суглоба повинні відповідати стандартам (як правило, площини ≤ 0,1 мм/м, шорсткість ra ≤ 3,2 мкм), уникаючи витоку через погану адгезію.
Загальні матеріали:
Чавун (HT250): низька вартість, хороша жорсткість, придатна для низького тиску (≤1mpa), некорозійне середовище.
Алюмінієвий сплав (ADC12): легка вага, стійкий до корозії, часто використовується в клапанах тиску середнього розміру повітряних компресорів.
Вуглецева сталь (Q235 або 45# сталь): висока міцність, придатна для клапанів тиску високого тиску (> 1 мПа), дехто потребує гальванізації або живопису для профілактики іржі.
