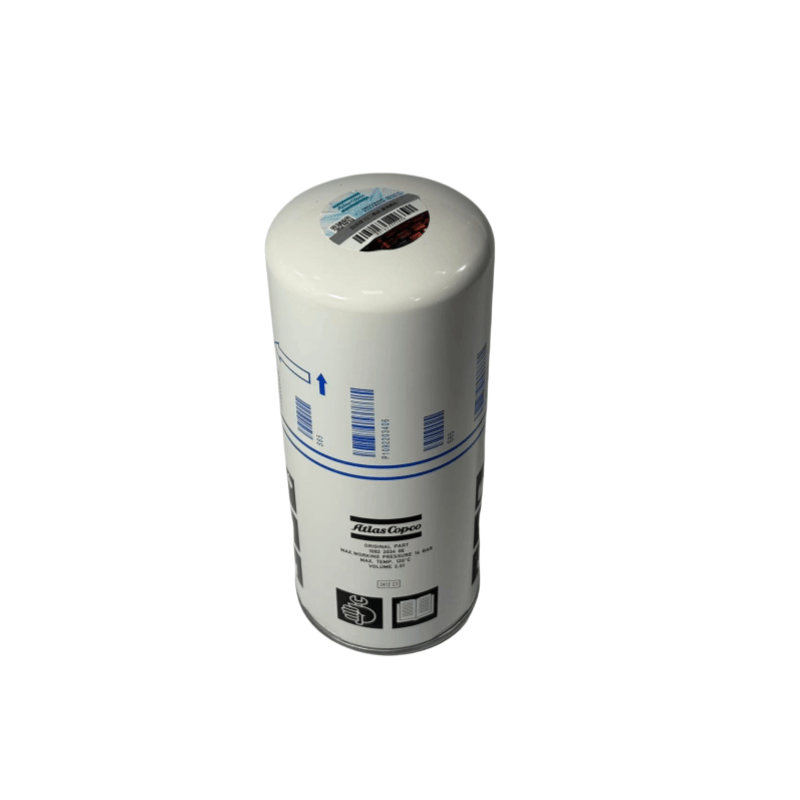

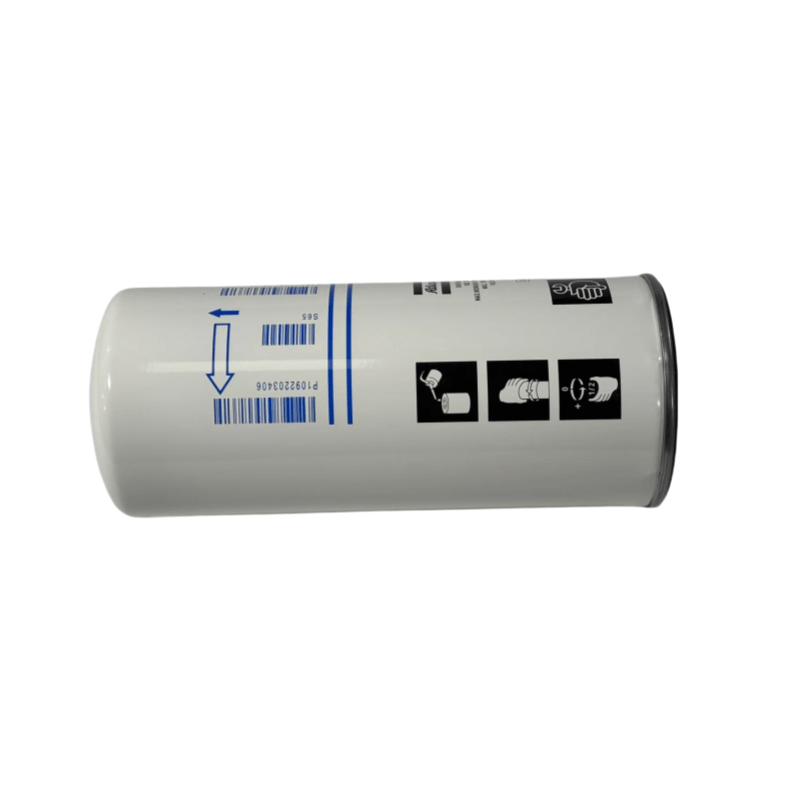

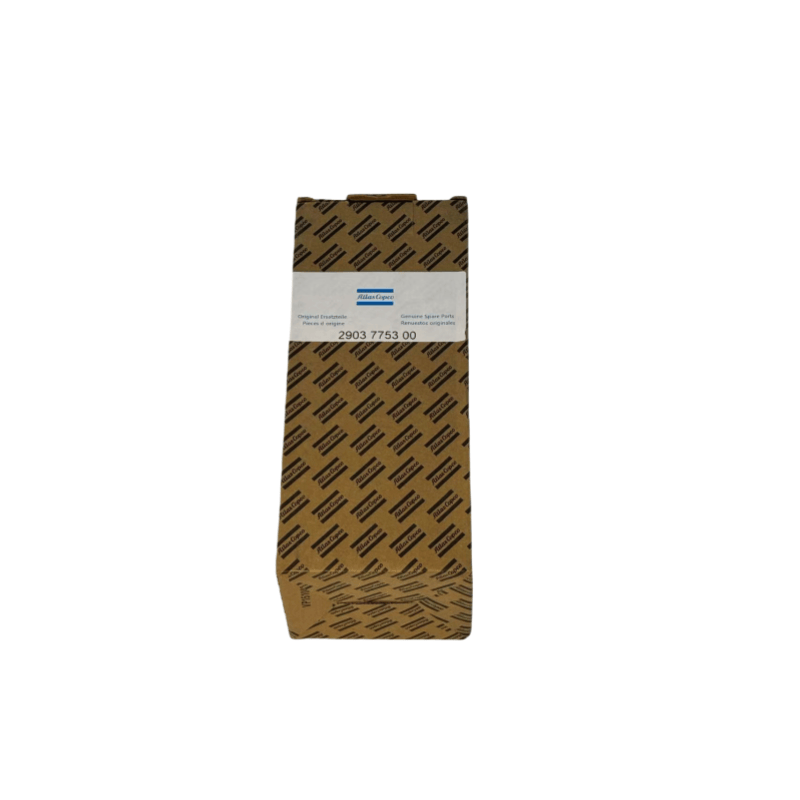

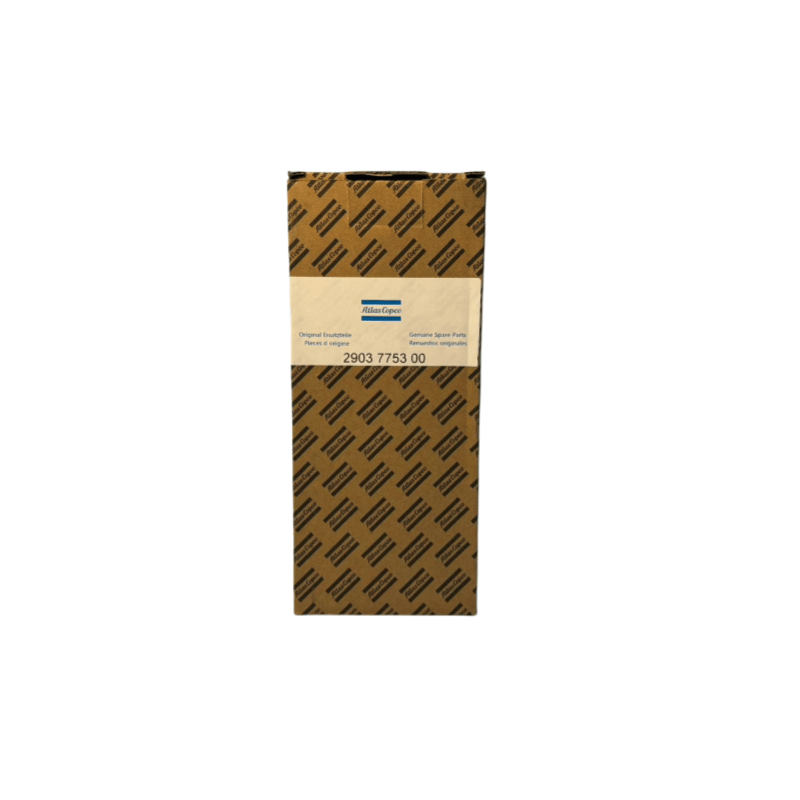

2903775300 Atlas Copco Seprator Mature Запасна частина для введеного масляного гвинтового компресора оригінал

Цикл запасного масла Atlas Copco Seprator Matic

Звичайні умови експлуатації: Відповідно до посібника з компресора, його зазвичай замінюють кожні 2000 на 4000 годин (одночасно з мастильною олією).

Сильні умови експлуатації: Коли навколишнє середовище є запиленим, машина працює при повному навантаженні тривалий час, або масло швидко погіршується, інтервал заміни слід скоротити до 1000 до 2000 годин.

Сигналізація різниці тиску: Коли різниця тиску між входом масляного фільтра та виходом перевищує встановлене значення (наприклад, 0,3 МПа, деякі моделі мають датчики різниці тиску або функції тривоги), необхідно негайно замінити.

Зміст новин

I. Основні функції та принцип роботи запасного масла Atlas Copco

Фільтрування домішок

Під час роботи компресора гвинтового гвинта розпилювального мастила змащувальне масло змішуватиметься з слідом пилом у стисненому повітрі, металевими частинками, що генеруються при зносі ротора, і мулом, утвореним окисленням масла. Масляний фільтр використовує внутрішні фільтруючі матеріали для перехоплення цих домішок (як правило, здатні до фільтрації частинок від 5 до 20 мкм), заважаючи їм потрапити в сітчасті поверхні, підшипники та інші точні частини, тим самим уникаючи подряпин або заклинювання.

Забезпечення стабільності масляної плівки

Очищення мастила, що мастить, може утворювати стабільну масляну плівку на роторі та несучі поверхні, зменшуючи втрату тертя. Якщо домішок занадто багато, масляна плівка легко пошкоджується, що потенційно призводить до захоплення ротора, перегріву та інших серйозних несправностей.

Продовження життя нафти

Відфільтроване мастильне масло має більш повільну швидкість окислення, яка може розширити цикл заміни (у поєднанні з звичайною заміною масла, масляний фільтр і мастильне масло зазвичай замінюються одночасно).

Робочий процес:

Змащення масла потрапляє в масляний фільтр із входу, проходить через фільтр -матеріал для фільтрації, а чисте масло протікає з виходу до різних точок змащення основної одиниці, при цьому домішки зберігаються в матеріалі фільтру або на його поверхні. Коли масляний фільтр засмітиться, вбудований обхід клапана автоматично відкриється (як правило, коли різниця тиску перевищує від 0,2 до 0,3 МПа), гарантуючи, що мастильне масло не зупиняється (захист від надзвичайних ситуацій, але нефільтроване масло ввійде в систему і його потрібно замінити якнайшвидше).

Ii. Структура та типи запасного масла Copco Copco

1. Основна структура

Матеріал фільтру: Основним потоком-це матеріал паперового фільтра, просочений смолою (велика площа фільтрації, висока ефективність), деякі моделі високого класу використовують композитний волокнистий фільтр (наприклад, скло волокна + поліефірне волокно, точність фільтрації балансування та ємність пилу); У суворих умовах праці можна вибрати матеріал фільтрів металів (багаторазовий використання, але з нижчою точністю фільтрації).

Оболонка: залізний лист або інженерна пластикова оболонка, з певною стійкістю до тиску (зазвичай ≥ 1,6 МПа, що відповідає тиску на маслі).

Обхідний клапан: ключовий захисний компонент, що складається з пружинної та клапанової пластини, гарантуючи, що масляний фільтр засмітиться, мастильне масло може все -таки протікати.

Ущільнювальний шматок: гумове ущільнювальне кільце (наприклад, нітрилова гума, стійкий до олії), запобігання нефільтрованій олії протікати з інтерфейсу.

2. Поширені типи

Повностоковий масляний фільтр: підключений послідовно в основному проході масла, все мастильне масло повинно проходити через фільтрацію перед входом в основний пристрій, це основний пристрій фільтрації компресора гвинта розпилення (найбільш широко використовуваного).

Фільтр масляного потоку розщеплення: лише фільтрує частину мастильного масла (приблизно 10% до 20%), з більшою точністю (здатна фільтрувати домішки менше 3 мкм), які зазвичай використовуються спільно з повним потоком масляного фільтра для подальшого очищення масла (зазвичай спостерігаються у великих гвинтових компресорах).

Iii. Вибір та ключові параметри запасного масла Atlas Copco Seprator

Точність фільтра: Вибрана відповідно до вимог основної одиниці, як правило, від 5 до 10 мкм (точні моделі можуть досягати 3 мкм), занадто висока точність підвищить стійкість до масла, що вимагає відповідності швидкості потоку масляного насоса.

Номінальний потік: Потрібно відповідати вихідному витраті змащувального масляного насоса компресора (наприклад, від 50 до 200 л/хв), забезпечуючи гладкий потік нафти.

Тиск відкриття обходу клапана: зазвичай 0,25 до 0,4 МПа, потрібно відповідати тиску на маслі (уникати відкриття занадто рано або занадто пізно).

Специфікація інтерфейсу: потоковий інтерфейс (наприклад, M20 × 1,5, G3/4) або Flange Connection, повинен відповідати основі масляного фільтра.

Потужність пилу: загальна кількість домішок, які може вмістити масляний фільтр (наприклад, від 30 до 100 г), чим більша ємність пилу, тим довше цикл заміни (зменшення частоти обслуговування).
