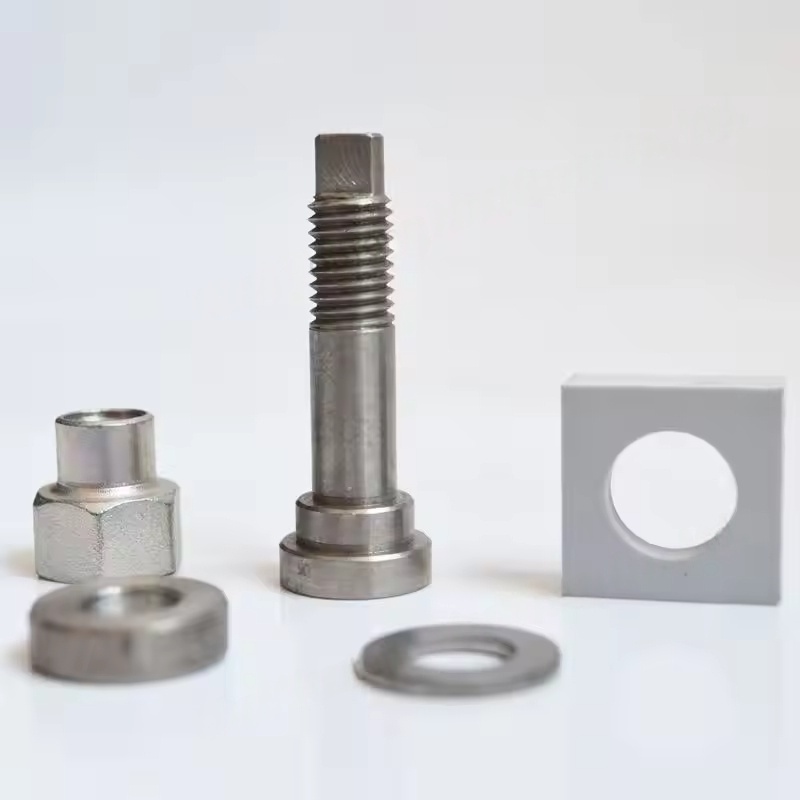

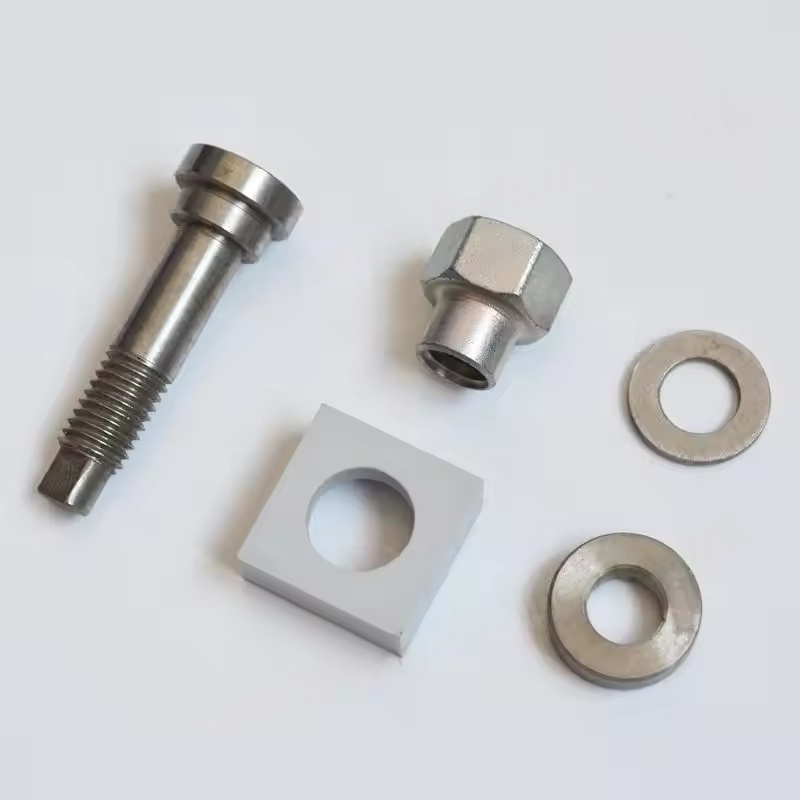

2906049700 Atlas Copco

2906049700 Atlas Copco

I. Основна функція вузла впускного клапана

Збірка впускного клапана Z110-145 є ключовим компонентом впускної системи повітряного компресора, в першу чергу функціонує як:

Контроль обсягу споживання: На основі вимог до системного тиску ступінь відкриття клапана регулюється для регулювання кількості повітря, що входить в основний пристрій, що дозволяє компресору працювати при повному навантаженні.

Забезпечення продуктивності герметизації: при вивантаженні клапан повністю закритий, щоб запобігти випромінюванню стисненого повітря назад, зменшуючи втрату енергії.

Захист основної одиниці: У координації з модулем регулятора він досягає плавного навантаження і уникає раптового удару тиску, який може пошкодити такі компоненти, як ротор та підшипники основної одиниці.

Збірка, як правило, включає корпус клапана, ядро ​​клапана, ущільнювачі, пружини та перевірка конструкцій, і призначений для задоволення вимог тиску та потоку моделей серії Z110-145.

Ii. Функція та принцип роботи модуля регулятора впускного клапана

Модуль регулятора впускного клапана - це "центр управління" впускного клапана, що керується прийомами сигналів від системи управління, для роботи клапана впускного рівня:

Обробка сигналу: отримання сигналів тиску з системи повітряного компресора, визначаючи, чи навантаження чи вивантаження.

Контроль приводу: через електромагнітні спрямовані клапани або пневматичні компоненти, керуючи відкритим / закриттям або відкритим / закриттям регулювання впускного клапана.

Зворотній зв'язок зі статусом: Деякі модулі мають можливості зворотного зв'язку, передаючи фактичний стан клапана впускного клапана до основного контролера для забезпечення точності контролю.

Його робоча логіка: коли тиск системи нижче встановленого значення, модуль регулятора приводить впускний клапан для відкриття, що дозволяє повітряному компресору виробляти газ; Коли тиск досягає верхньої межі, модуль регулятора закриває впускний клапан, а повітряний компресор потрапляє у вивантажений стан.

Iii. Поширені несправності та їх наслідки

Несправності впускного клапана

Клапан Ядра заклинення: Через забруднення нафти, накопичення домішок або старіння ущільнювачів клапан не може повністю відкрити / закрити, що призводить до недостатнього виробництва газу або швидкого падіння тиску під час вивантаженої роботи.

Погана герметика: витік, коли клапан закрито, що спричиняє збільшення споживання енергії під час вивантаженої роботи та безперервної роботи основного блоку.

Весняна невдача: призводить до затримки дії клапана або ненормального відкриття/закриття, що впливає на стабільність обсягу прийому.

Несправності модуля регулятора

Електромагнітна несправність клапана спрямованого клапана: Не в змозі приймати або виконувати сигнали управління, внаслідок чого впускний клапан не працює.

Аномалія зондування тиску: Модуль неправильно оцінює тиск у системі, внаслідок чого компресор повітря часто завантажується / розвантажує, збільшуючи споживання енергії та механічний знос.

Блокування повітряного шляху: закупорка або витік на шляху повітряного повітря, що призводить до повільного або відмови від операції впускного клапана.

Iv. Ключові точки технічного обслуговування та заміни щоденного обслуговування

Регулярно огляньте чистоту впускного клапана, видаліть плями та домішки нафти та гарантуйте, що ядра клапана працює гнучко.

Перевірте, чи ущільнювачів у віці та замініть їх вчасно, щоб забезпечити виконання герметизації.

Огляньте електромагнітні клапани та газовий інтерфейс модуля регулятора наявність витоків, гарантуючи, що рушійний тиск є нормальним.

Замінні запобіжні заходи

Необхідно вибрати оригінальні заводські компоненти, які відповідають серії Z110-145, забезпечуючи сумісність у параметрах розміру та тиску.

Перед заміною машину потрібно вимкнути та запалити, щоб звільнити стиснене повітря в системі, уникаючи роботи тиску.

Після встановлення необхідно провести налагодження: перевірити, чи є перемикач завантаження/вивантаження гладким і чи знаходиться контроль тиску в діапазоні встановленого.
