Основні функції та функції зворотного клапана складання компресорів без нафти Atlas Copco
Одностороннє управління потоком: дозволяє лише стисненому повітрі надходити з торгової точки компресора до резервуару для зберігання або вниз за течією, запобігаючи відкинутим повітрям до блоку компресора під час відключення та уникаючи пошкодження ротора, циліндра та інших основних компонентів через зворотний потік мастила (якщо є) або конденсатна вода.
Сумісність без нафти: Використовуючи герметичні матеріали для харчових продуктів або медичних класів (наприклад, EPDM, PTFE), він сумісний із середовищами без нафти, уникаючи забруднення стисненого повітря внаслідок старіння компонентів герметизації.
Адаптація тиску: Залежно від моделі робочий тиск, як правило, 0-10BAR (стандартний тип) або 0-40BAR (тип високого тиску), забезпечуючи надійну герметизацію в межах розробленого діапазону тиску.

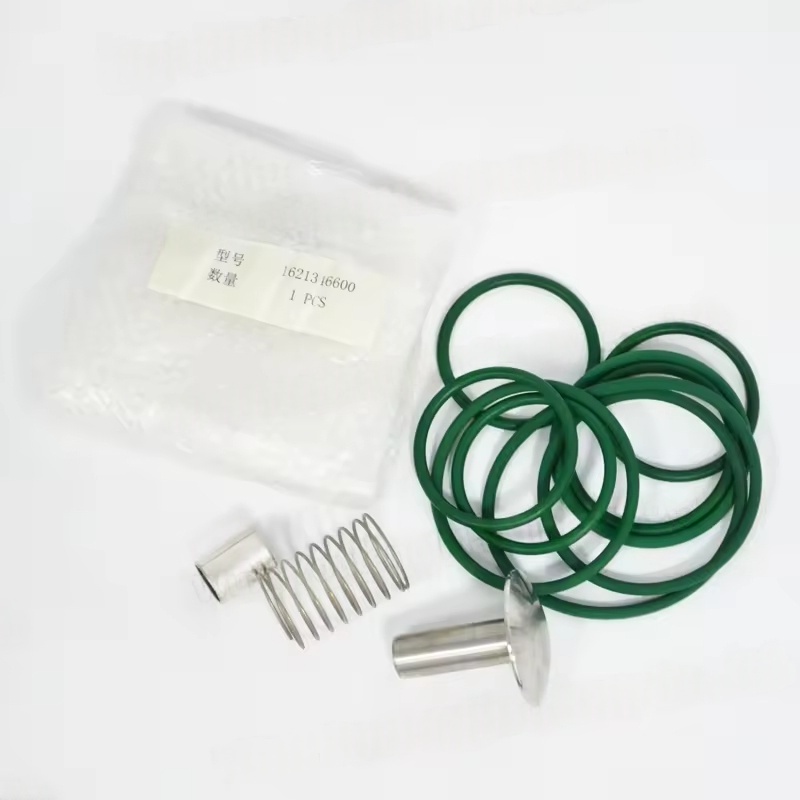

Типові компоненти
Корпус зворотного клапана (зазвичай виготовлений з алюмінієвого сплаву або нержавіючої сталі, стійкий до корозії)
Ядро клапана (з керівною структурою, забезпечуючи точну роботу)
Пружина (забезпечуючи силу закриття, контроль тиску відкриття)
Герметична прокладка / ущільнювальне кільце (спеціальний матеріал без нафти, стійкий до температури-20 ~ 120 ℃)
Інсталяційний фланець або різьбовий інтерфейс (позначається відповідно до моделі, як правило, G-Thread або Flange з'єднання)
Застосовні моделі та заміна запобіжних заходів
Узгодження моделі:
Невеликі машини, що не містять нафти (наприклад, GA 3-7 VSD+ без масла) зазвичай використовують компактні зворотні клапани з різьбовими з'єднаннями
Великі гвинтові компресори без масла (наприклад, ZR 160-315) здебільшого мають флангові зворотні клапанні збори з буферною конструкцією
Необхідно запитувати номер деталей оригінального обладнання на основі моделі машини (наприклад, ZT15, ZD75 тощо) та серійний номер, щоб уникнути невідповідності розміру або тиску
Вплив невдачі:
Невдача зворотного клапана може спричинити: швидке падіння тиску в системі після відключення, надмірне навантаження на компресор під час запуску, ризик зворотного обертання основної одиниці (особливо для моделей змінної частоти), забруднення повітря вниз за течією тощо. Заміна потрібно в часі.
Для отримання конкретної деталі рекомендується надати повну модель компресора (наприклад, ZR250 VSD FF) та виробничий рік, щоб запитати точний номер монтажу зворотного клапана та посібник з встановлення через
