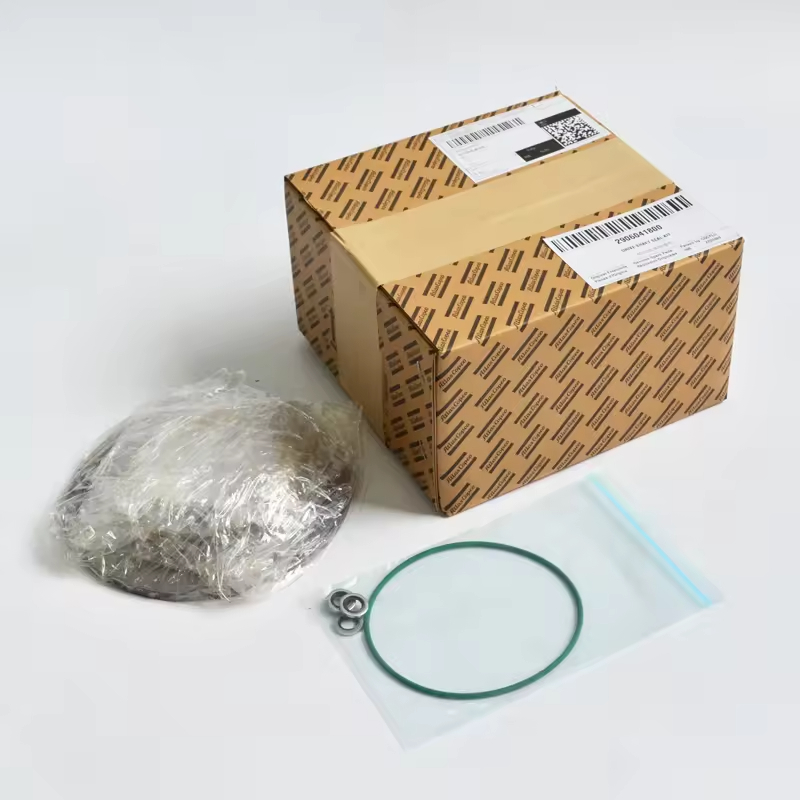

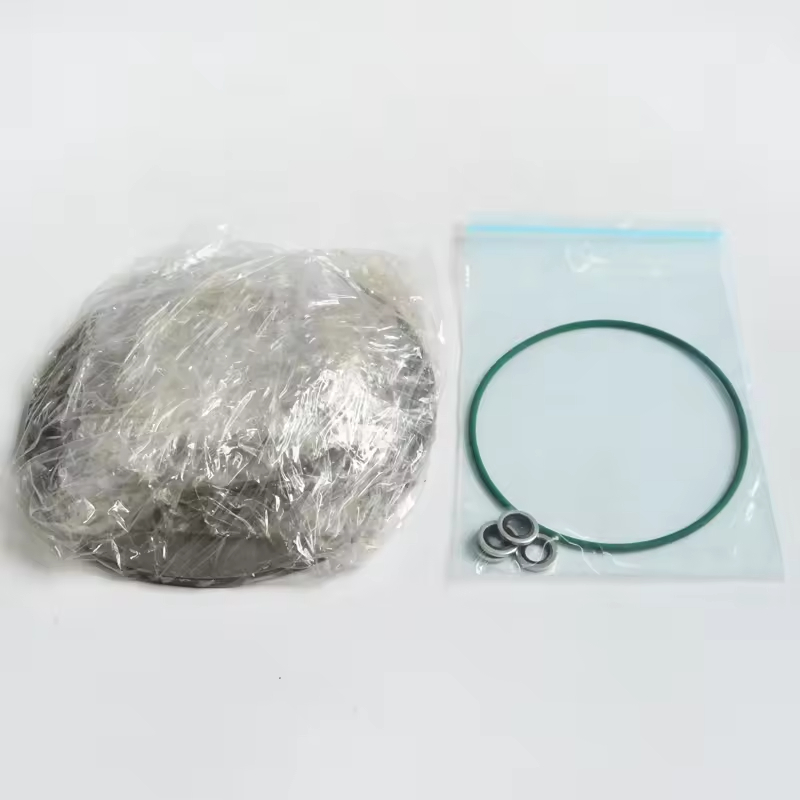

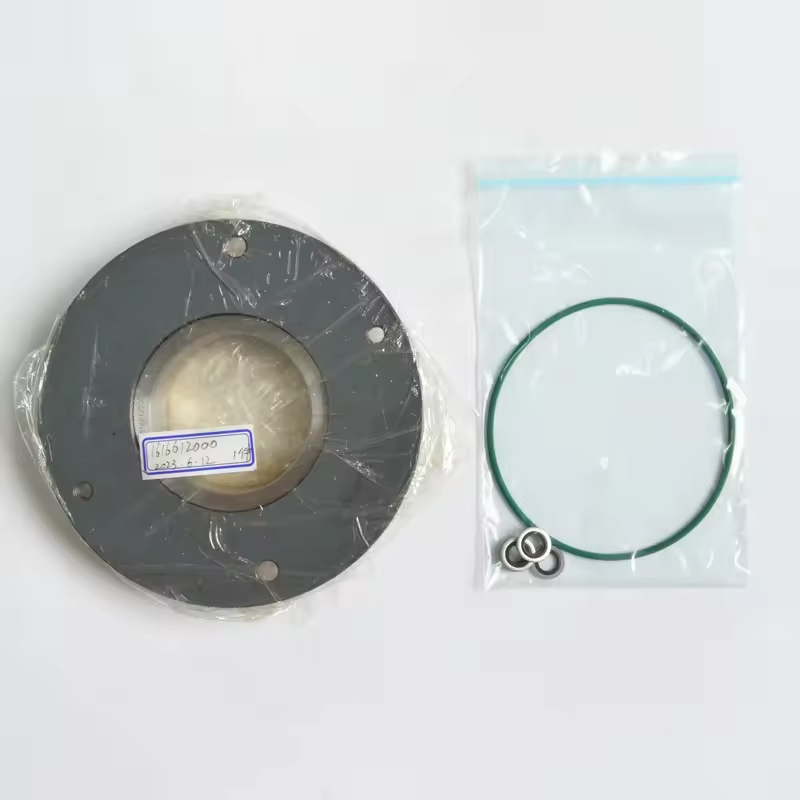

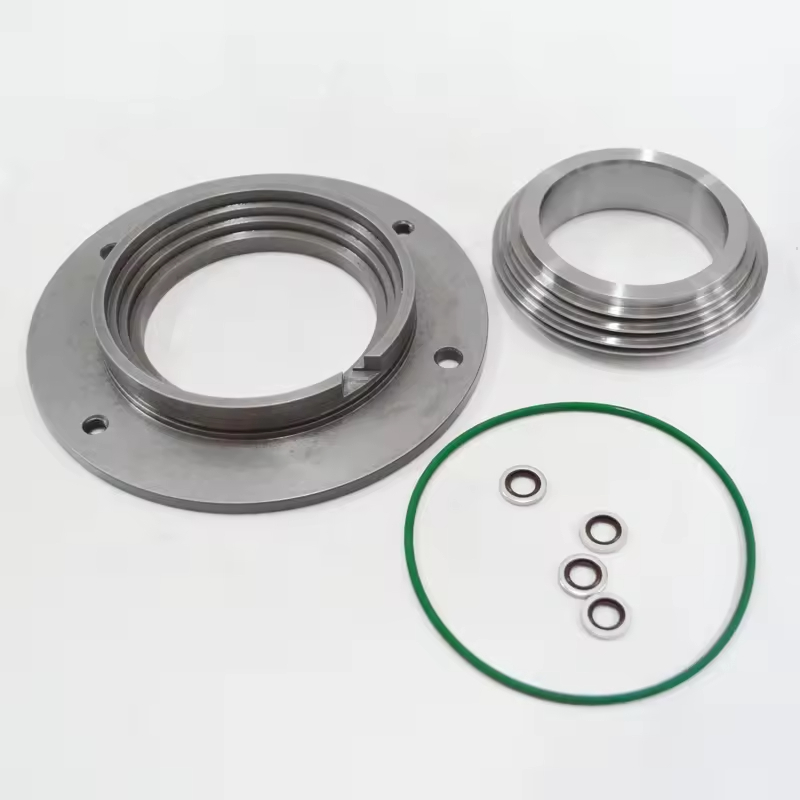

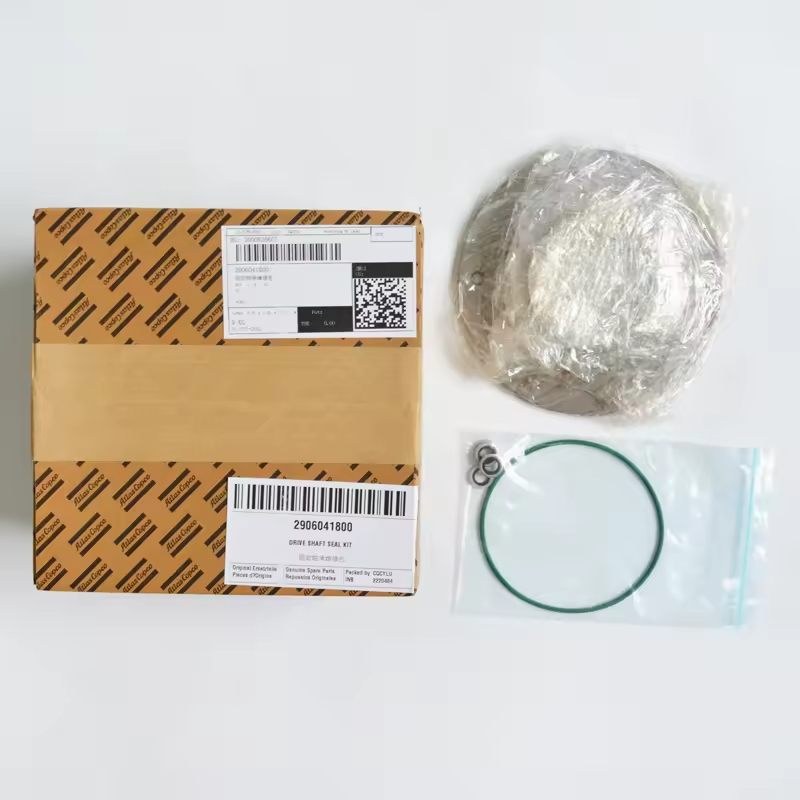

Основні компоненти набору для ущільнювачів трансмісії для Atlas Copco Air Compressors
Залежно від моделі, вона зазвичай включає:
Основне масляне ущільнення (обрамлена гумова масляна ущільнення або політетрафторетиленове масло ущільнювача, маслом, стійкий до температури)
Пилова печатка (запобігає потраплянню зовнішніх домішок)
Магнітна втулка (деякі моделі оснащені, зменшуючи прямий знос між валом та ущільненням)
О-кільце або герметизаційна прокладка (допоміжна герметика, придатна для встановлення поверхні корпусу)
Інструменти для встановлення (деякі оригінальні набори містять спеціальні розбирання та рукава для складання)
Особливості застосування та технічні вимоги
Сумісність матеріалу:
Масляні моделі (такі як серія GA): масляні ущільнювачі здебільшого використовують нітрильну гуму (NBR) або фтороруб (FKM), здатні витримати мінеральну олію та робочі температури 100-120 ℃
Моделі без нафти (наприклад, серія ZR): Використовуйте продукти EPDM або PTFE, щоб уникнути забруднення стисненого повітря
Великі одиниці (наприклад, GA90 та вище) можуть використовувати комбіновану ущільнювальну конструкцію для збалансування сценаріїв високого тиску та високої обертальної швидкості
Параметри продуктивності:
Застосовується діаметр валу: Залежно від специфікації вала передачі, загальний діапазон-φ25-φ0 мм
Робочий тиск: як правило, витримує 0-16BAR (стандартні моделі) або більш високий тиск (моделі високого тиску)
Адаптація швидкості: відповідає вимогам динамічної герметизації під номінальною швидкістю обертання компресора (як правило, 1500-3000 об / хв)
Точки заміни та обслуговування
Узгодження моделі:
Необхідно суворо вибрати модель повітряного компресора (наприклад, GA11, GA37, GX7 тощо) та специфікацію валу передачі. Розміри герметизації різних серій сильно відрізняються
Рекомендується посилатися на серійний номер машини для запиту оригінального номера заводської частини, щоб переконатися
Заходи безпеки:
Перед заміною спорожніть мастильне масло, очистіть поверхню вала та встановлення сидіння, зніміть позначки для зносу або задирки
Під час встановлення використовуйте спеціальні інструменти для натискання, уникайте деформації губи масляного ущільнення (суворо забороняють стукати)
Луб потрібно покрити невеликою кількістю чистого мастильного масла (олійні моделі) або спеціальну мастильну жиру (моделі без нафти)
