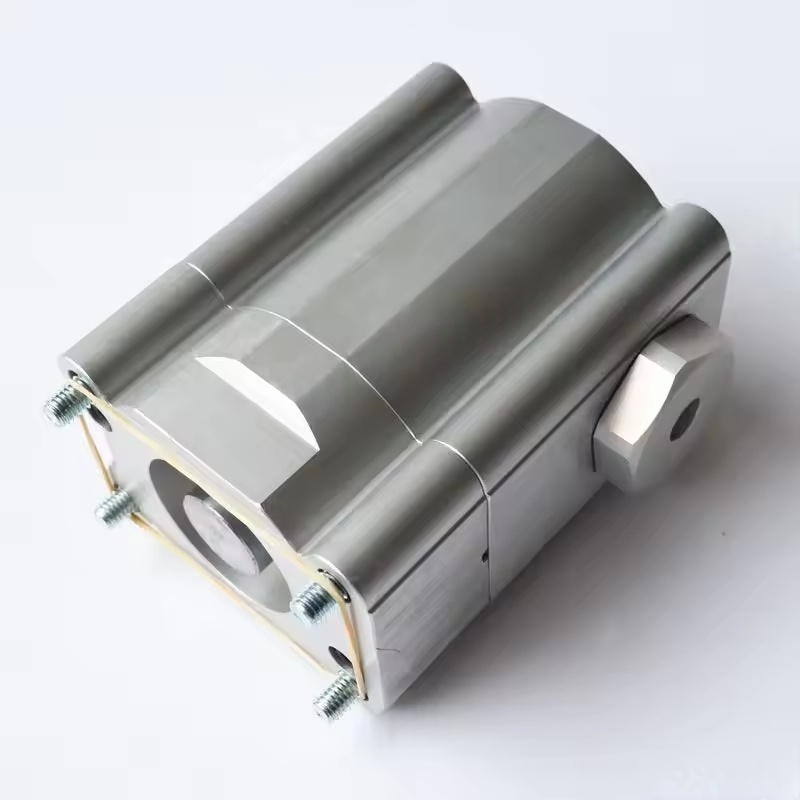

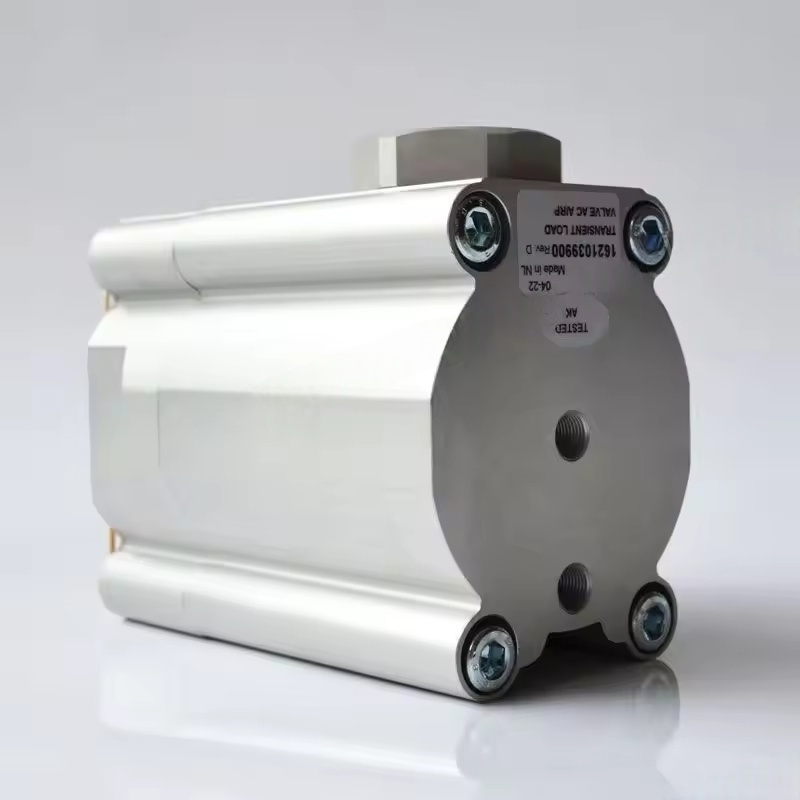

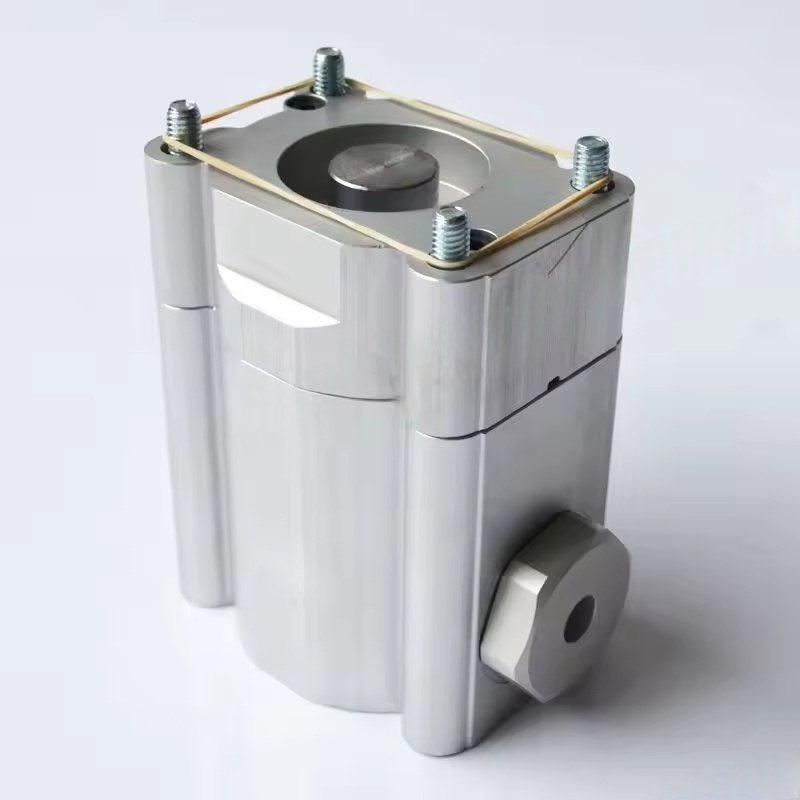

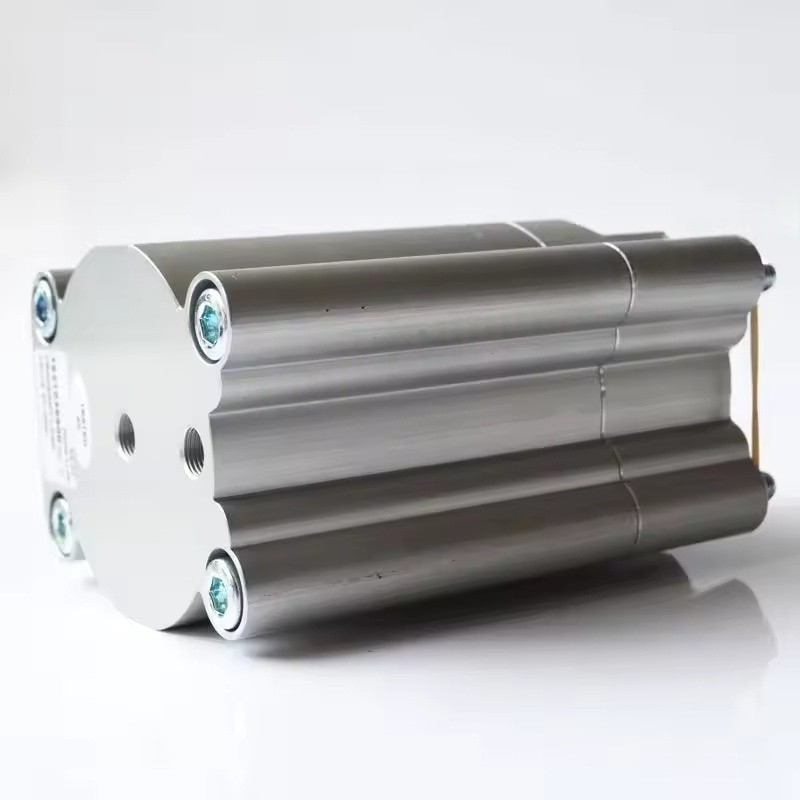

1621039900 Atlas Copco Wux Air Compressor Regul Valve

Основні функції регуляторного клапана Atlas Copco Wux

Контроль тиску та стабільність

Як клапан, чутливий до тиску, регулюючий клапан WUX може автоматично регулювати ступінь відкриття відповідно до діапазону встановленого тиску (наприклад, необхідний тиск користувача або тиск зворотного зв'язку з мережі трубопроводу):

Коли тиск системи нижчий за встановлене значення, клапан відкривається ширше, збільшуючи об'єм впуску і дозволяючи компресору працювати під навантаженням, тим самим збільшуючи об'єм вихлопу;

Коли тиск у системі вищий за встановлене значення, клапан закривається або вимикається, зменшуючи об'єм впуску, внаслідок чого компресор потрапляє у вивантажений стан і уникаючи надлишкового тиску.

Це підтримує тиск трубопроводу вниз за течією в межах стабільного діапазону, забезпечуючи нормальну роботу обладнання, що використовує газ.

Регулювання навантаження та економію енергії

Точно контролюючи об'єм прийому, він дозволяє компресору працювати в режимі "часткового навантаження" (замість частого стартового стопу), що особливо підходить для сценаріїв зі значними коливаннями попиту на газ:

Зменшити енергетичні відходи під час вивантаження (компресор все ще обертається, але споживання енергії значно зменшується в стан вивантаження);

Зменшіть механічний знос та продовження терміну служби основного блоку та двигуна.

Функції захисту

Деякі регулюючі клапани WUX інтегрують логіку захисту безпеки. Коли виявлена ​​аномалія компресора (наприклад, перегрівання або перевантаження), вона може 联动 закрити впускний канал ， змусити компресор розвантажувати або вимикати ， запобігання розширенню несправності.

Структура та принцип роботи

Структура ядра: зазвичай складається з корпусу клапана ， клапан ядра ， пружина ， діафрагма (або поршня) ， отвори зондування тиску ， та інтерфейс управління. Деякі моделі поставляються з електромагнітним компонентом приводу (для пульта дистанційного керування).

Робоча логіка:

Отвори зондування тиску контролюють тиск системи в режимі реального часу та передають сигнал до діафрагми (або поршня) ； ；

Коли тиск змінюється ， Діафрагма піддається силою і приводить в рух ядра клапана для переміщення ， зміна області поперечного перерізу впускного каналу ；

Пружина забезпечує силу скидання і утворює баланс із відчуттям тиску ， досягнення стабільного регулювання отвору клапана.

Сумісні моделі та програми

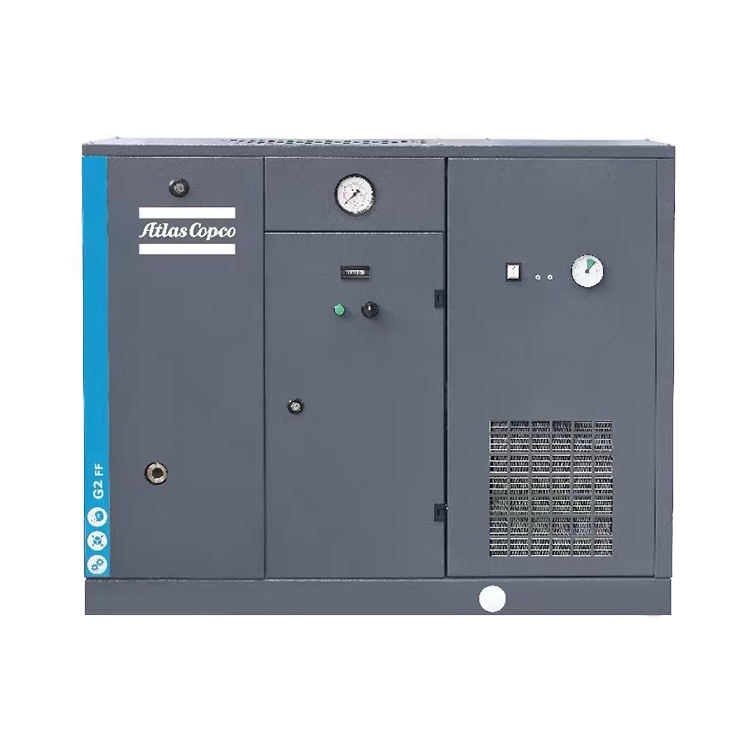

Сумісні моделі: Регулюючий клапан WUX в основному використовується з Atlas Copco Small та середньо розміром з фіксованою швидкістю гвинтових компресорів (наприклад, деякі моделі серії GA) ， особливо для моделей без контролю частоти ， як основна компонент для регулювання навантаження.

Сценарії застосування: Широко використовуються в промислових галузях з високими вимогами до стабільності тиску (наприклад, механічної обробки ， автоматизованих виробничих ліній ， упаковка промислових промислових ， тощо) ，, щоб точно регулювати та задовольнити попит на газ у різних умовах праці.
