I. муфти для компресора (використовуються для передачі обладнання)
Використовується для підключення двигуна компресора з основним блоком (наприклад, гвинтовими роторами, компонентами поршня тощо) для передачі крутного моменту та компенсації помилок встановлення. Основні особливості такі:
1. Поширені типи та структури
Еластичні муфти: найбільш широко використовувані, що передає потужність через гумові або поліуретанові еластомери, здатні поглинати вібрації, буферизуючі удари та компенсувати осьові, променеві та кутові відхилення (такі як форма квіту та кігті у формі кігті, що зазвичай використовуються в гвинтах серії GA).
Жорсткі муфти: Придатні для високоточних сценаріїв встановлення ， без можливостей буферизації ，, але з високою ефективністю передачі ， дозволяючи лише незначними відхиленнями (рідше використовуються в звичайних компресорах ， частіше використовуються в особливих умовах).
З'єднання діафрагми: Використання металевих діафрагм в якості еластичного елемента ， стійкий до високих температур та забруднення маслом ， підходить для великих компресорів з високою швидкістю обертання та високим крутним моментом ， з сильною компенсаційною ємністю та меншим обслуговуванням.
2. Основні функції
Точно перенесіть потужність двигуна на основний одиницю компресора ， забезпечення мінімальної втрати енергії.
Поглинання вібрацій та ударів під час роботи обладнання ， захист точних компонентів, таких як двигуни та підшипники.
Компенсуйте помилкові помилки під час встановлення (осьовий ， радіальний ， і кутовий) ， уникнути додаткового напруження.
3. Несправності та обслуговування
Поширені проблеми: Старіння / розрив еластомерів (в результаті чого аномальний шум ， підвищена вібрація) ， пухкі з'єднувальні болти (викликаючи ексцентричну роботу) ， тріщини втоми в діафрагмах (швидше за все, виникають при великому навантаженні).
Точки технічного обслуговування:
Регулярний огляд (кожні 1000-2000 годин): Перевірте, чи носять еластомери ， Якщо болти затягнуті ， і якщо зчеплення має радіальний рух.
Цикл заміни: Еластомери зазвичай замінюють кожні 2-3 роки або відповідно до посібника ，, тоді як металеві компоненти з тріщинами потрібно негайно замінити.
Вимоги до встановлення: Після заміни ， коаксіальність потрібно повторно калібрувати (як правило, радіальне відхилення ≤ 0,1 мм ， кутове відхилення ≤ 0,1 °/м) ， інакше ， схильне до раннього зносу підшипників.

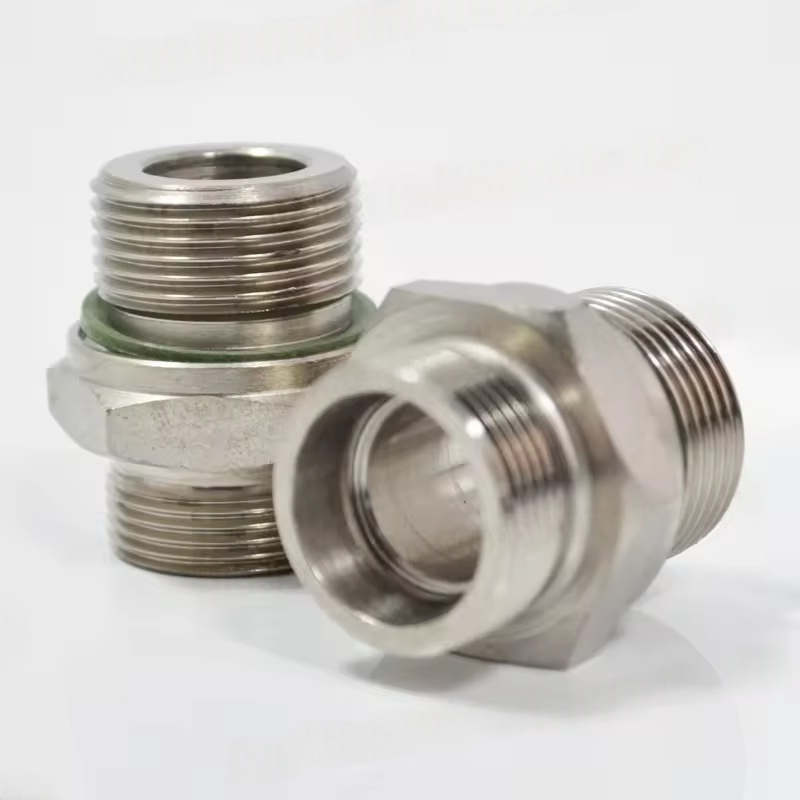

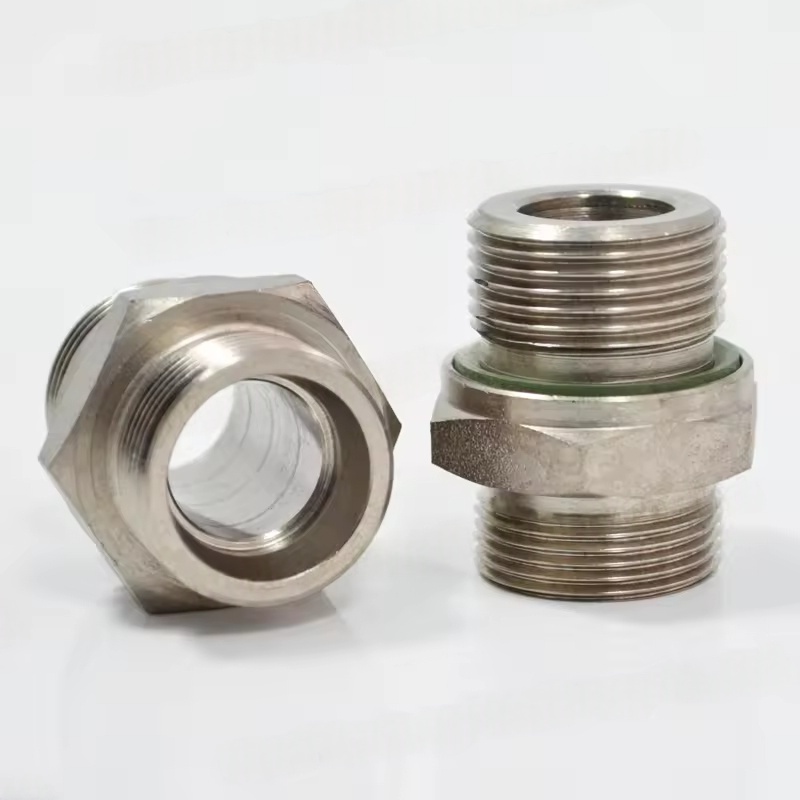

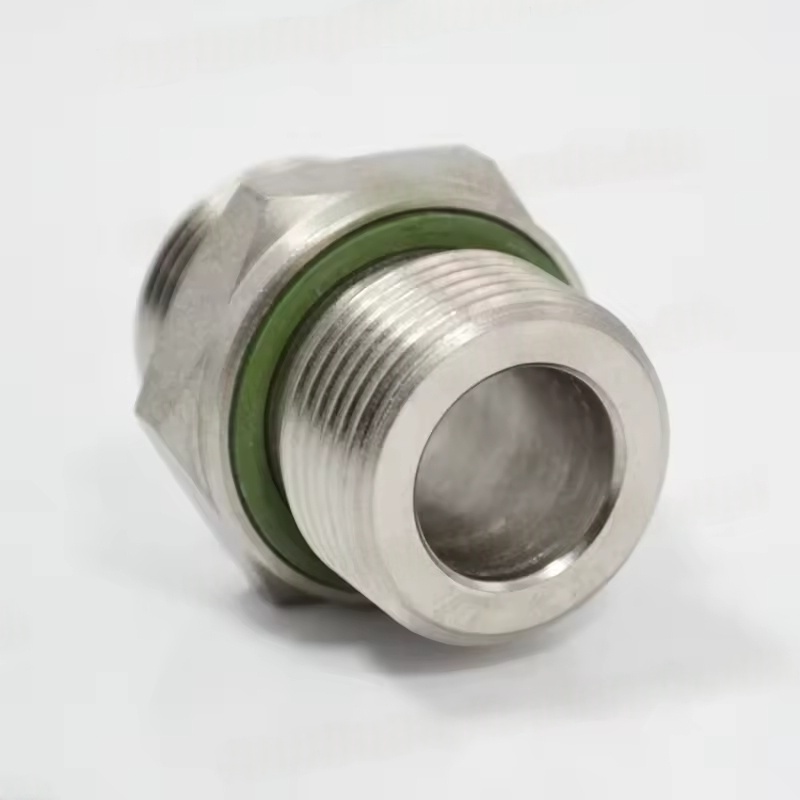

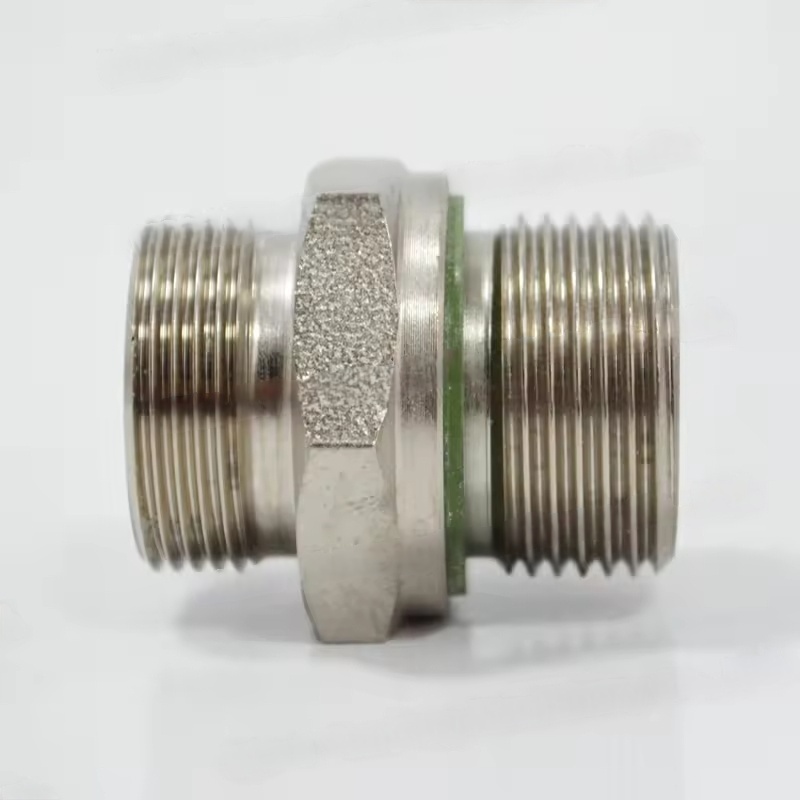

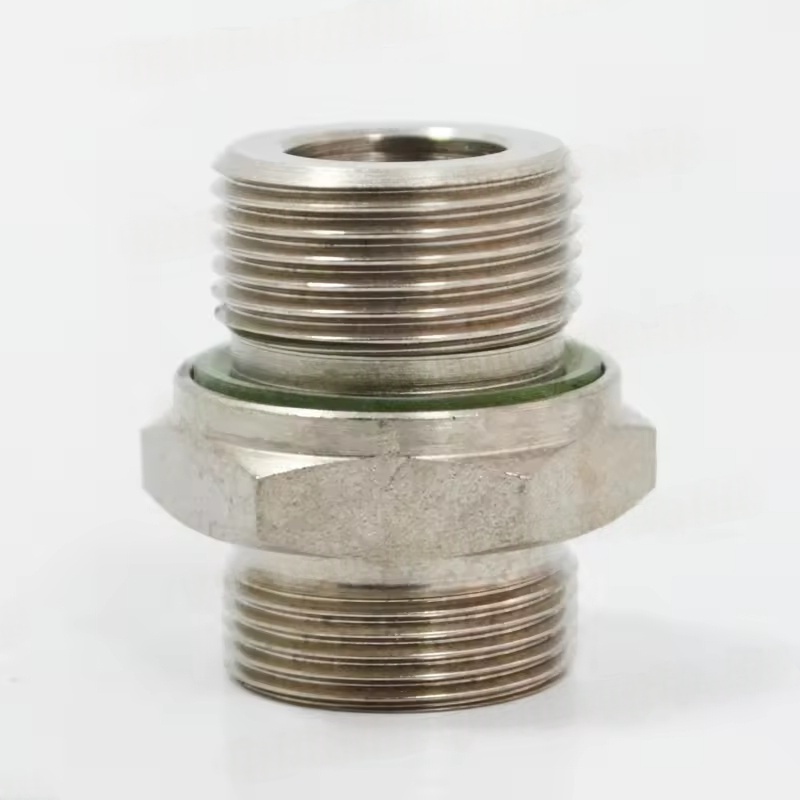

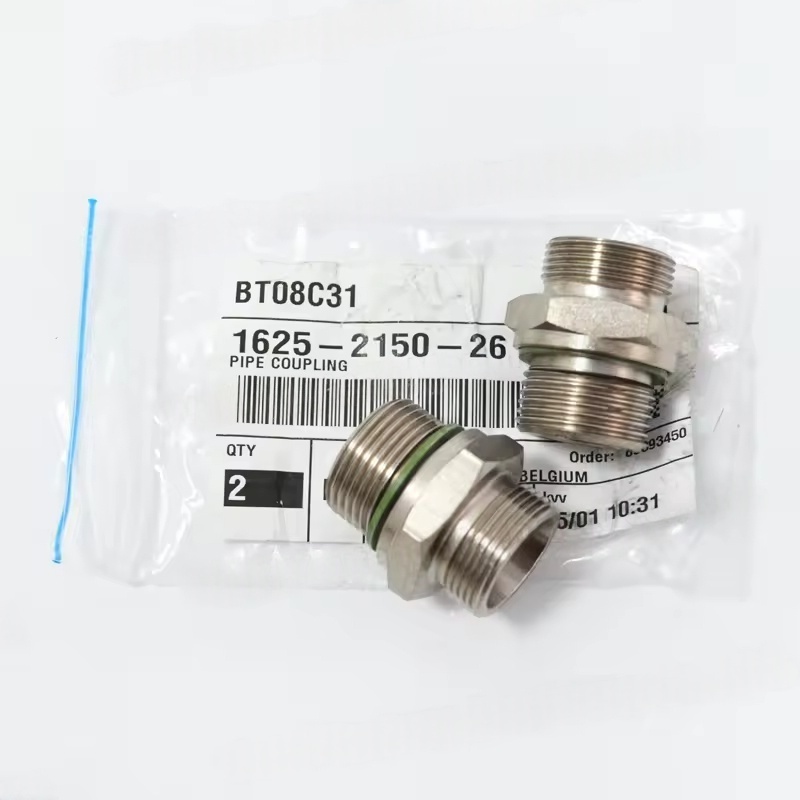

Ii. Трубові муфти (використовуються для системного з'єднання)
Використовується для з'єднувальних труб, таких як витяжні трубопроводи компресора та трубопроводи охолодження ， в основному для ущільнення ， компенсації переміщення трубопроводів ， та зменшення вібраційної передачі.
1. Поширені типи та застосовні сценарії
Гнучкі трубопровідні муфти:
Гумові розширювальні з'єднання: Придатні для газових або водопроводів з низьким тиском ，, здатних компенсувати переміщення, спричинене тепловим розширенням та скороченням трубопроводу ，, поглинаючи коливання та запобігання концентрації напруги, спричиненої жорстким з'єднанням.
Металеві сильфонні муфти: придатні для високотемпературних та високих тиску вихлопних трубопроводів (наприклад, основних трубопроводів для стисненого повітря) ， з відмінною стійкістю до температури та тиском ， велика компенсаційна ємність ， та хороші ущільнювальні показники.
Жорсткі роз'єми труб: такі як фланцеві з'єднання (з герметичними прокладками) ， підходять для фіксованих секцій трубопроводів ，, що вимагає суворої коаксіальності ， без можливості компенсації.
2. Основні функції
Переконайтесь, що герметичність / водонепроникність з'єднання трубопроводу ， запобігання витоку стисненого повітря та охолоджуючої води.
Компенсація переміщення, спричиненої змінами температури (наприклад, коливанням температури вихлопу компресора) або вібрацією обладнання.
Блокуйте передачу вібрації обладнання до системи трубопроводу ， уникнення резонансного або втоми.
3. Точки технічного обслуговування
Регулярний огляд герметичних поверхонь для витоку (наприклад, випробування мильної води) ， старіння та розтріскування гумових частин ， та корозії або деформації металевих сильфонів.
Уникайте надмірного розтягування або стиснення: Компенсаційна здатність гнучких муфт обмежена ， перевищення діапазону призведе до передчасних пошкоджень.
Відповідність із середовищем: вихлопні трубопроводи повинні використовувати матеріали, стійкі до олії та високі температури, а водопровідні лінії повинні враховувати іржу та профілактику корозії.
