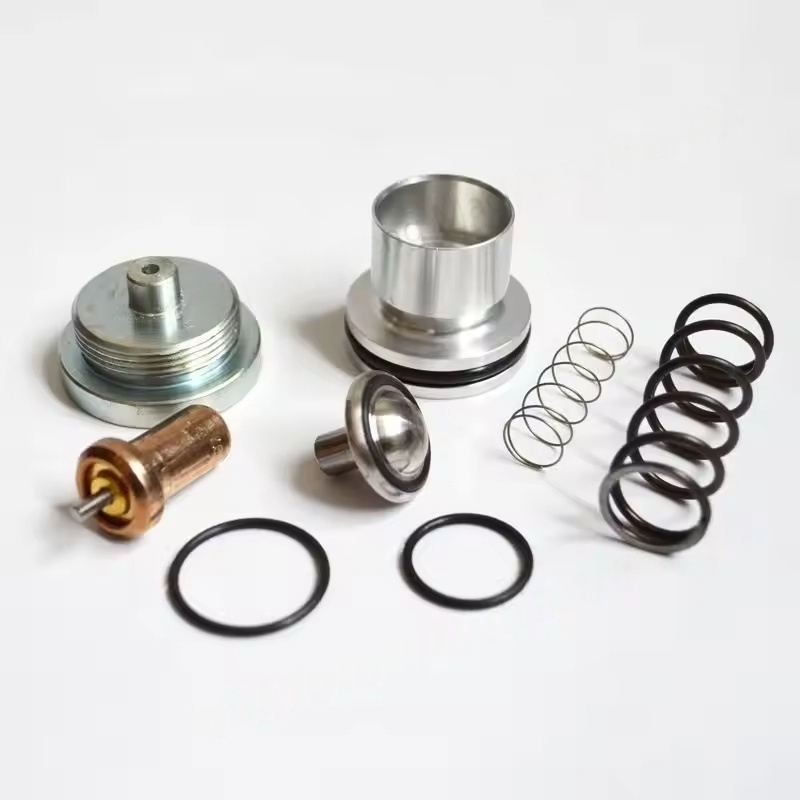

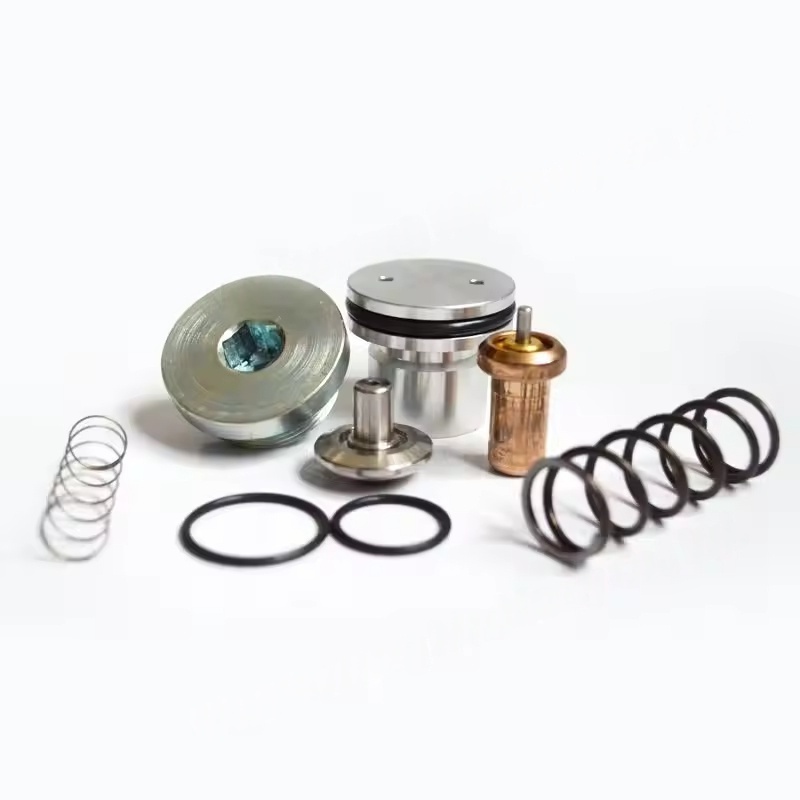

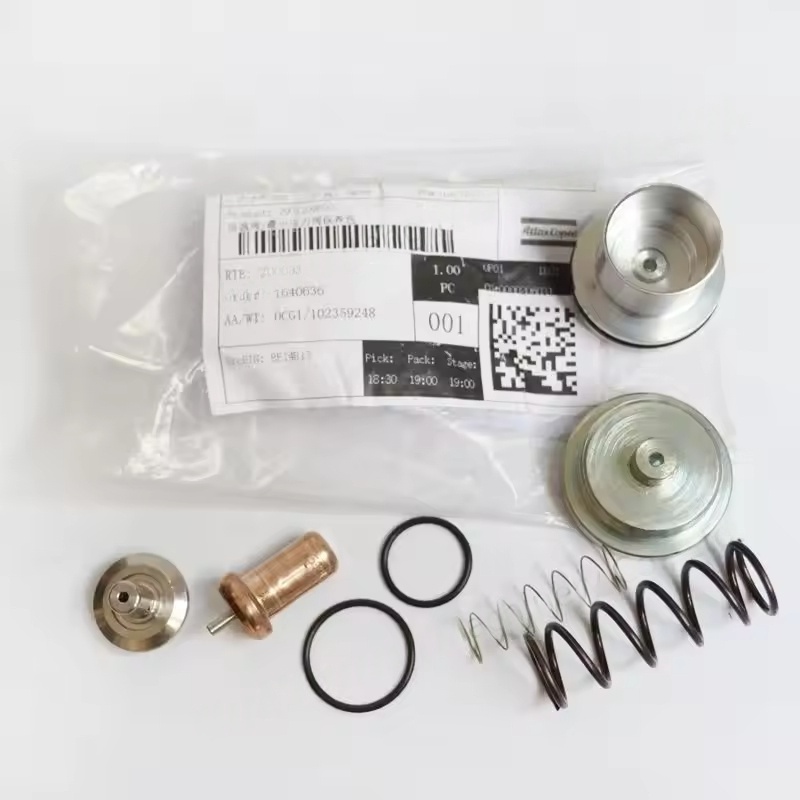

2901109500 Atlas Copco Oil Injected гвинтовий комплект Air Compressor Kit Therm MPV C40 оригінал

Основні функції Atlas Copco MPV C40

Встановлення мінімального тиску системи

Після запуску компресора MPV C40 залишається закритим, поки тиск у сепараторі масляного газу не досягне мінімального тиску (зазвичай 4-5 бар), який потім відкривається, щоб забезпечити плаву, що мастить, може плавно циркулювати (просунуто в основний підшипник і повороту ротора за допомогою різниці тиску), уникаючи поганого змащення через недостатній тиск.

Особливість термічного управління

Порівняно зі звичайними клапанами мінімального тиску, постійний температурний MPV C40 інтегрує елемент зондування температури, який може автоматично регулювати отвір клапана або час відкриття відповідно до температури стисненого повітря, оптимізуючи ефективність розділення нафтогази:

При низьких температурах (наприклад, холодний старт) він затримує відкриття, щоб допомогти системі швидко розігрітися та зменшити генерацію води конденсату;

При високих температурах (наприклад, функціонування повного навантаження) він точно контролює тиск, щоб уникнути перевантаження сепаратора масляного газу.

Захист системи розділення нафтогази

Запобігання зворотному потоку стисненого повітря з трубопроводу вниз за течією назад до сепаратора масляного газу, коли компресор вивантажується або вимикається, щоб уникнути аномальних коливань на рівні нафти або зворотного впливу змішаного газу нафти та газу на селекції (наприклад, сердечники нафти), та продовжити термін служби його обслуговування.

Стабільний тиск вниз за течією

Після активації він може стабільний вихідний тиск, зменшуючи коливання тиску, спричинені завантаженням/вивантаженням компресора та забезпечуючи стабільність обладнання для використання газу вниз за течією.

Atlas Copco MPV C40 Структура та принцип роботи

Основна структура: складається з корпусу клапана, ядра клапана, пружини, датчика температури (блок управління постійною температурою), ущільнювачів тощо, зазвичай встановлюється між розеткою сепаратора масляного газу та системним трубопроводом.

Atlas Copco MPV C40 Робоча логіка:

Етап запуску: Пружинна сила змушує серцевину клапана закрити, а тиск у сепараторі масляного газу поступово збільшується;

Atlas Copco MPV C40 досягає встановленого тиску + температурного стану: ядро ​​клапана долає силу пружини для відкриття, а стиснене повітря потрапляє в систему нижче за течією через вихід;

Atlas Copco MPV C40 відключення / розвантаження: ядро ​​клапана закривається під дією пружинної сили, блокуючи зворотний потік.
